殺虫剤の廃水の企業の塩化ナトリウムで適用される3つの効果の蒸気化の結晶化
MEE (Multi-effect蒸発)システムは何であるか。
多重効用缶システムは連続的な蒸発を達成するために多数の単一効果の蒸化器がシリーズで接続されるシステムである。蒸発が二次蒸気を発生させるために多量の蒸気を消費するプロセスであるので蒸気の不用な熱をフルに活用するために、一般に前の二次蒸気は熱源として次の効果に導入される。これは蒸発を保障している間エネルギー利用の効率を最大にする。
多重効用缶の段階の数の選択は入って来、出て行く材料の特定の物質的な特性、集中、温度およびエネルギー消費の費用のようなさまざまな要因によって決まる。一般的に、より多くの段階はより低い蒸気の消費で起因する。私達はまた適したさまざまな材料に多重効用缶および解決を提供することに努力している。
物質的なプロセス
(1)原料は電磁石の流量計を通した供給ポンプによって前部第一次予熱器に提供され、次に第一次落下フィルムの蒸発および集中のための液体のディストリビューターを通して第一次効果のヒーターの上を書き入れる;
(2)最初の効果によって集中される液体は二次落下フィルム蒸発の集中のための最初の効果の底材料の循環ポンプによって第2効果のヒーターの上のディストリビューターに運ばれる。
(3)第2効果によって集中される液体は落下フィルム蒸発の集中の三番目の時間の第2効果の底材料の循環ポンプによって第3効果のヒーターの上のディストリビューターに運ばれる;
放出弁を開けることを(4)物質的な集中が一定の条件に達すれば液体比重計のオンライン検出に従う三番目の効果によって集中された液体の排出、物質的な集中の実時間検出、放出弁によって相互に連結し、材料を、別の方法で完成品タンクに運ぶために、再蒸発のための蒸化器に材料を再度リサイクルさせる物質的な循環弁を開ける。
蒸気プロセス
未加工蒸気は熱する蒸発の集中のための第一次効果のヒーターに入る:第一次効果によって発生する二次蒸気は二次効果を、等熱する。第3効果によって発生する二次蒸気は冷却する凝縮のための端のコンデンサーに入り凝縮物水は凝縮物ポンプによって排出される。
凝縮物プロセス
未加工蒸気の消費を救うために貝の底で水移動の管を通して材料を予備加熱する第一次効果によって作り出される凝縮物水;
二次および三番目の効果によって作り出される凝縮物水は凝縮物ポンプによって排出され、排出はゼロ汚染に達した。非凝縮のガスは非凝縮のガス管によって端のコンデンサーに接続され、真空ポンプによって排出される。
落下フィルム蒸化器の技術的な変数
タイプ | 単一の効果 | 二重効果 | 3効果 |
蒸気化容量(kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
供給の物質的な密度% | 材料に従って | ||
物質的な密度%を排出しなさい | 材料に従って | ||
蒸気圧力 | 0.5-0.8 | ||
蒸気の消費/蒸気化容量(熱圧力ポンプと) | 0.65 | 0.38 | 0.28 |
蒸発の温度 | 45-90 | ||
殺菌の温度 | 90-110 | ||
冷水の消費/蒸気化容量(入口20°Cの出口40°C) | 28 | 11 | 8 |
注:私達は顧客の要求を一致する注文プロダクトを設計してもいい。 |
働き主義のデッサン

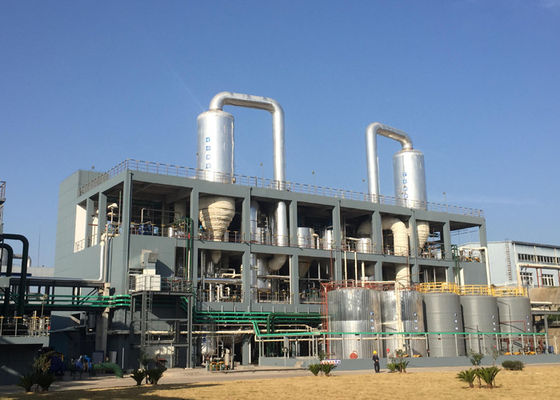

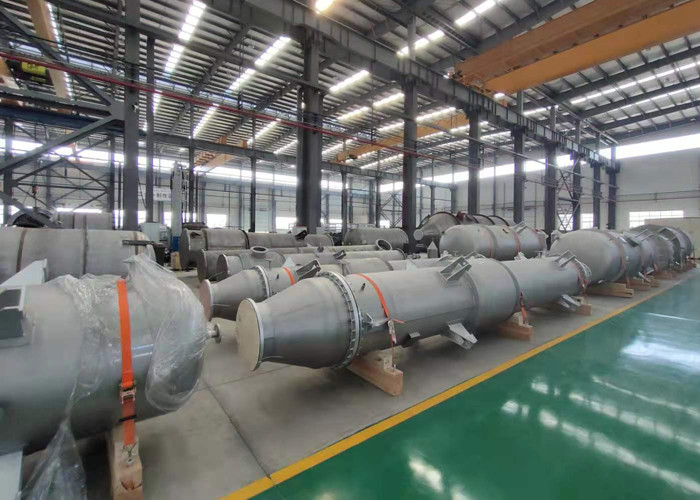

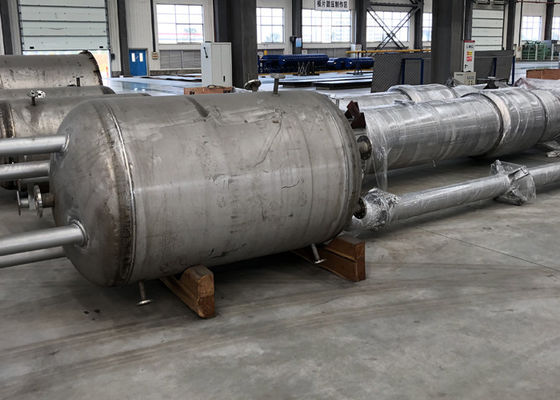

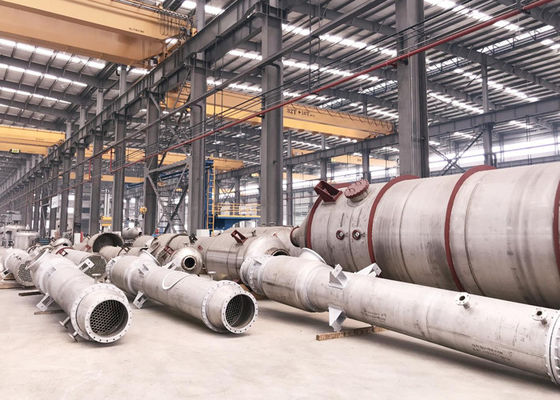

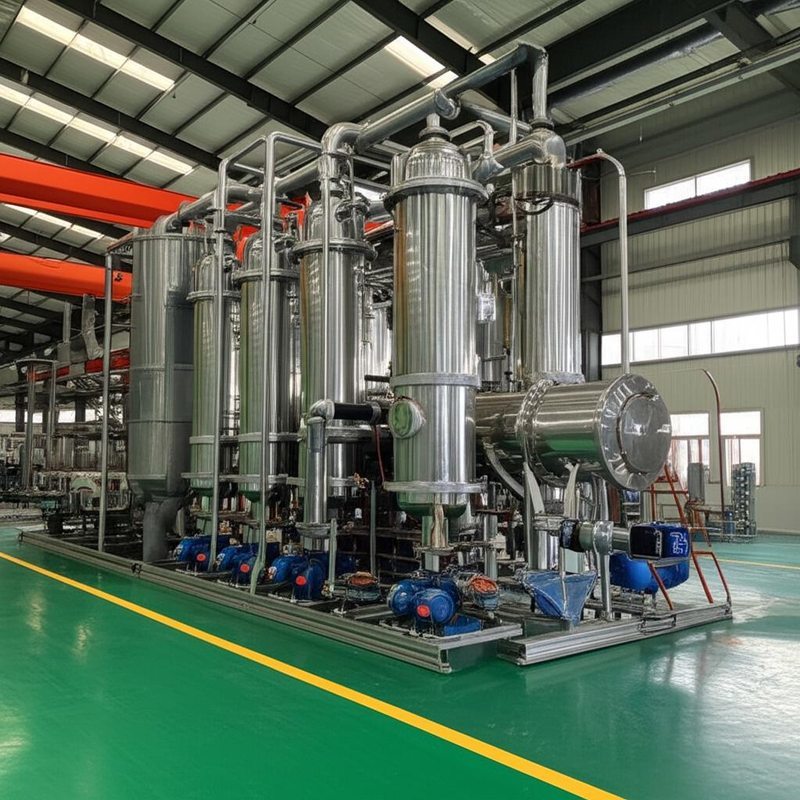

私達の生産の機能および顧客の場所
