Name: 廃水処理（製紙・製塩業）向け真空結晶化機能を備えたモジュール式多重効用落下膜蒸発器
Brand: Jiangsu Hanpu Mechanical Technology Co., Ltd
SKU: HP-MEE
Price: 150.00 USD
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

アプリケーション: 薬剤廃棄物ナトリウム塩化物

キーワード: 操作が簡単です

電源: 蒸気と電気

コアコンポーネント: バキュームポンプ,コンプレッサー

特性: 操作が簡単です

提供されるアフターセールスサービス: 施工と訓練フィールド設置

材料: ステンレス鋼304/316L

容量: 500KG/H - 80,000KG/H

保証サービスの後: オンラインサポート、スペアパーツ

コアコンポーネントの保証: 1年12ヶ月

ハイライト:

汚染された水 Mvr蒸発機

Tvr ボール真空蒸発機

引換可能なMVR蒸発機

基本情報

起源の場所: 江苏州,中国

ブランド名: HANPU

証明: ISO9001,CE

モデル番号: HP-MEE

お支払配送条件

パッケージの詳細: 固い帯を持つ散装品

受渡し時間: 90日

支払条件: T/T、L/C、D/A、D/P、Western Union

供給の能力: 1セット/ 3ヶ月

ギャラリー

廃水処理（製紙・製塩業）向け真空結晶化機能を備えたモジュール式多重効用落下膜蒸発器

製品の説明

廃水処理用（製紙・製塩業向け）真空結晶化多段効果落下膜蒸発器

取り外し可能な、スキッド搭載型MEE汚染水の濃縮と塩の回収のために設計されたラインです。このシステムは、落下/薄膜蒸発を真空下で多段効果に適用し、続いて真空結晶化を行い、低蒸気消費量、コンパクトな設置面積、安定した連続運転を実現します。

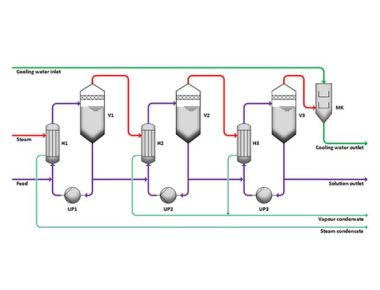

プロセス説明 — 並流原理の例

供給液は第一効果蒸発器回路に入り、循環液と混合し、ヒーターHで生蒸気で加熱されます。蒸発器V1では、水が蒸発し、溶液が沸点に達します。部分的に濃縮された液は、次に第二効果に流れ込み、より低い温度と圧力で運転されます。第一効果からの蒸気は、第二効果の加熱媒体として機能します。この段階的な蒸気の再利用は、沸点上昇と運転上の制約に応じて、効果全体で継続され、熱効率を最大化し、ユーティリティ需要を最小限に抑えます。

構造

典型的な多段効果落下膜ラインは、第一/第二/第三効果のヒーターとセパレーター製塩ブライン予熱器、最終的なコンデンサー製塩ブライン真空システム製塩ブライン供給/循環/排出/凝縮液ポンプ、相互接続配管とバルブ、および計装（真空計、温度計、圧力計、流量計、レベル、および必要に応じて導電率計）で構成されています。スキッドマウントされたセクションにより、長い停止時間なしでの取り外しとメンテナンスが可能になります。

主な特徴

蒸発速度：500 kg/hから80 t/h（標準範囲）。
材料：ステンレス鋼SS304またはSS316Lを容易にします。
密閉型、真空運転：短時間滞留時間での低温での急速蒸発。
衛生的な内部構造：鏡面研磨されたシームレスチューブは、ファウリングを減らし、CIPを容易にします。
低蒸発温度：二次蒸気のオプションの再誘導（例：スプレー高温高圧ポンプ）により、熱利用が改善され、製品の熱暴露が軽減されます。
高濃度比：落下膜流体力学は、より高い粘度に対応し、スケーリングに抵抗し、短い濃縮時間を可能にします。
自動化：インターロックとデータロギングを備えたPLC/HMI; レシピベースの操作。
プロセスの柔軟性：供給液の化学組成、BPE、およびクライアントのユーティリティに合わせて構成可能なトレイン; 必要に応じてTVR/MVRを統合できます。

蒸気経済性

効果を追加するごとに、前の効果の蒸気を熱源として再利用し、蒸発1 kgあたりの新鮮な蒸気を劇的に削減します。

真空結晶化

安定した結晶形成と、再利用または準拠した排出のためのよりクリーンな凝縮液。

モジュール式でメンテナンス可能

取り外し可能なモジュールとアクセス可能な配管により、ダウンタイムが短縮され、オーバーホールが簡素化されます。

用途

製紙排水、製塩ブライン、および化学、製薬、繊維/染色、醸造所、食品および飲料、およびZLD前処理における幅広い産業廃水向けに設計されています。脱塩ROリジェクト濃縮と資源回収もサポートされています。典型的な三段効果落下膜蒸発器 — 仕様と技術パラメータ

パラメータ / 仕様

HP-3.0		HP-4.5	HP-6.0	HP-9.0	HP-12.0	HP-15	HP-20	HP-24	HP-30	HP-50	蒸発能力 (kg/hr)
3000		4500	7200	9000	15000	15000	各効果の真空度	24000	30000	50000	生蒸気の消費量 (kg/hr)
900		1350	1800	2700	3600	4500	7200	7200	9000	15000	各効果の真空度
第一効果	99	第二効果
	76	(mmHg)
第三効果	53	各効果の蒸発温度
第一効果	99	第二効果
	76	第三効果
	53	蒸発用蒸気圧 (MPa)
0.6–1.0 (絶対圧)		供給液中の固形分 (%)
6–7 (例)		出口の固形分 (%)
42–48 (例)		運転上の注意

目標とする蒸気経済性と凝縮液の品質を満たすように、効果数とデューティがサイズ設定されています。

真空レベルとΔTは、供給液のBPEとスケーリング傾向に合わせて設定されています。
二次蒸気をさらに再利用するために、オプションのTVR/MVRモジュールを統合できます。

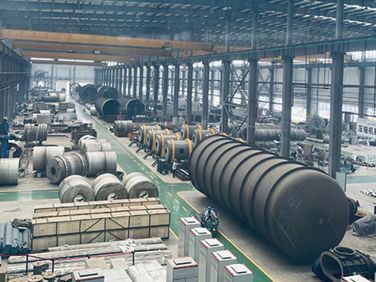

当社の生産拠点
