Name: 1600lph 多重効果蒸発真空結晶化廃水処理装置
Brand: Jiangsu Hanpu Mechanical Technology Co., Ltd
SKU: HP-MEE
Price: 50.00 USD
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

適用産業: 食品・飲料,化学産業

キーワード: 高い有効

キーセールスポイント: 省エネ

材料: ステンレス鋼 304/316L,チタン

電圧: 220-480V

プロセス: 真空蒸発

容量: 500〜80000kg/h

コアコンポーネントの保証: 12か月

ハイライト:

薄膜の蒸化器

結晶化装置薄膜蒸発機

廃棄水の多効果蒸発システム

基本情報

起源の場所: 江苏州,中国

ブランド名: HANPU

証明: CE,ISO9001

モデル番号: HP-MEE

お支払配送条件

パッケージの詳細: ストロングパック付きの散装品

受渡し時間: 90日

支払条件: T/T、L/C、D/A、D/P、Western Union、Western Union

供給の能力: 1セット/ 3ヶ月

ギャラリー

1600lph 多重効果蒸発真空結晶化廃水処理装置

製品の説明

1600 lph 多重効果蒸発真空結晶化装置廃水処理用

設計された落下/薄膜多重効果蒸発ラインは、1,600 L/h（≈1.6 m³/h）の高塩分および工業廃水向けの蒸発能力を提供します。このシステムは、効率的な多重効果と真空結晶化を組み合わせることで、清浄な凝縮水を回収し、安定した結晶を生成します。蒸気と電力の消費を最小限に抑えながら。

なぜ廃水処理に多重効果蒸発なのか？

蒸発は、水溶液を濃縮するための最も広く使用され、堅牢な技術の一つです。多重効果蒸発器（MEE）では、ある効果からの蒸気が次の効果の加熱媒体となり、熱効率を劇的に向上させます。TVR（熱蒸気再圧縮）またはMVR（機械蒸気再圧縮）を統合することで、「デッド」蒸気をさらに再利用し、ユーティリティ需要を削減します。典型的な多段運転は、製品の温度への曝露を制限します。たとえば、最初の段階で約80℃から、最後の段階では≈40℃。

低いOPEX

効果を増やすことで、新鮮な蒸気需要が減少し、オプションのTVR/MVRがさらに節約を促進します。

一貫した排出水質

真空結晶化は固形物の形成を安定させ、下流の処理を改善します。

コンパクト、クリーン、メンテナンス容易

衛生的なシームレス配管、短い滞留時間、CIP対応の内部構造。

仕組み

多重効果蒸発

効果の数は、直接的にエネルギー効率を左右します。効果が多いほど、蒸発1kgあたりの蒸気消費量が少なくなります。
生の蒸気が最初の効果に供給され、生成された蒸気が加熱媒体として次の効果にカスケードします。
TVRまたはMVRを統合して、二次蒸気をリサイクルし、ユーティリティをさらに削減することができます。

材料プロセス

供給物は、供給ポンプとEM流量計を介して前段予熱器に送られ、次に1段目のヒーターの上部分配器に送られ、一次落下膜蒸発が行われます。
1段目の底部は、2段目の分配器にポンプで送られ、二次落下膜蒸発が行われます。
2段目の底部は、3段目の分配器にポンプで送られ、3回目の落下膜パスが行われます（該当する場合）。
濃度はオンラインで監視されます（例：比重計）。仕様内であれば、製品タンクに排出され、仕様外であれば、再蒸発のために再循環されます。

蒸気プロセス

生の蒸気が1段目のヒーターを加熱します。各効果からの二次蒸気が次の効果を加熱します。末端蒸気は最終コンデンサーで凝縮され、凝縮水は凝縮水ポンプによって除去されます。

凝縮水と不凝縮ガス

1段目の凝縮水は、入ってくる供給物を予熱して生の蒸気を節約します。2段目/3段目の凝縮水は、凝縮水ポンプによって排出され、ゼロ汚染排出目標を達成します。不凝縮ガスは最終コンデンサーに送られ、真空ポンプによって排出されます。

作動原理図

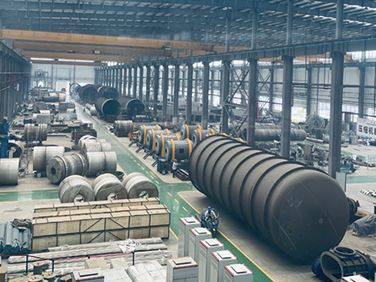

ワークショップサイト

主な特徴

蒸発能力：500 kg/h～80 t/h（標準範囲）。このモデル：≈1,600 L/h。
材料：SS304またはSS316Lオプション。
密閉プロセス：真空下での高速、低温蒸発。
サニタリー設計：鏡面研磨されたシームレスパイプ。低ファウリング。清掃が容易（CIP）。
蒸気経済性：≈1 kgの蒸気で3.5～4.0 kgの水を蒸発させることができます（一般的な多重効果）。
低温運転：二次蒸気の一部を単一効果に再誘導（例：スプレー高温高圧ポンプ）して、運転温度を下げることができます。
高濃度比：落下膜は、粘性のある供給物、短い滞留時間、スケールしやすい表面を可能にします。比率は最大1:5が一般的です。
自動化：インターロックと履歴記録を備えたPLC/HMI。GMP対応の管理。
構成可能：供給物の化学組成とクライアントのユーティリティエンベロープに合わせて調整。

一般的な三段落下膜蒸発器 – 仕様と技術パラメータ

パラメータ/仕様		HP-3.0	HP-4.5	HP-6.0	HP-9.0	HP-12.0	HP-15	HP-20	HP-24	HP-30	HP-50
蒸発能力（kg/h）		3000	4500	6000	9000	12000	15000	20000	24000	30000	50000
生の蒸気消費量（kg/h）		900	1350	1800	2700	3600	4500	4500	7200	9000	15000
各効果の真空度	最初	0
	2番目	448
(mmHg)	3番目	640
各効果の蒸発温度	最初	99
	2番目	76
	3番目	53
蒸発用蒸気圧（MPa）		0.6～1.0（絶対）
供給物中の固形分（％）		6～7（例）
出口の固形分（％）		42～48（例）

納品ワークフロー

供給物と目標 → プロセス設計と熱バランス → パイロット/ベンチ検証（オプション） → 詳細なエンジニアリングと製造 → 設置と試運転 → 性能テストとトレーニング → メンテナンスとスペア戦略

アプリケーション

に最適です工業廃水の濃縮、高塩分ブライン管理、ZLD前処理、および資源回収。真空結晶化段階では、個別の塩結晶と、再利用または準拠した排出に適した清浄な凝縮水が生成されます。

よくある質問

Q1：効果を増やすと、どのようにエネルギー消費が削減されますか？

効果を追加するごとに、前の効果の蒸気を熱源として再利用し、蒸発1kgあたりの特定の蒸気消費量を削減します。

Q2：システムはスケールや粘性のある供給物を処理できますか？

はい。落下膜の流体力学、適切な速度、および調整されたΔTは、スケールを最小限に抑えるのに役立ちます。CIPと鏡面研磨されたサニタリーチューブは、ファウリングをさらに削減します。

Q3：どのような蒸気経済性を期待できますか？

一般的な多重効果システムは、効果の数とTVR/MVRの統合に応じて、約3.5～4.0 kgの水/kgの蒸気を達成します。

Q4：凝縮水の品質はどうですか？

末端凝縮と不凝縮ガスの真空除去により、再利用に適した清浄な凝縮水が得られます。品質は、供給物の特性と設計オプションによって異なります。
