化学製薬産業の15000kg/h 3効果の落下フィルム蒸化器

Basic Properties
Place of Origin: 江蘇、中国
Brand Name: HANPU
Certification: ISO9001,CE
Model Number: HP-MEE
Trading Properties
Minimum Order Quantity: 1セット
Price: 100,000USD~2,500,000USD/SET
Payment Terms: T/T、L/C、D/A、D/P
Supply Ability: 1 set/90days
タグ

480V多数効果蒸発システム

220V多数効果蒸発システム

316L多数効果蒸発システム
Specifications
Applicable Industries: 製造工場、食品＆飲料工場 After Warranty Service: ビデオ技術サポート、オンラインサポート、スペアパーツ
Name: 3つの効果の落下フィルム蒸化器 Main use: 化学製薬産業
Advantage: お買い得 Power Source: スチーム
Machinery Test Report: 提供された Feature: 蒸気消費量が少ない
Vacuum degree: 調整可能 Warranty of core components: 1年
High Light:

15000kg/h 3効果の落下フィルム蒸化器

,

ISO 3の効果の落下フィルム蒸化器

,

落下フィルム3の効果の蒸化器
Product Description
15,000 kg/h 化学・製薬業界向け三効用薄膜蒸発器
連続濃縮および母液回収用に設計されたHanpuの三効用薄膜蒸発器（15,000 kg/h）は、低比蒸気消費量で高スループットを実現します。段階的な効果を持つ真空下で運転するこのシステムは、潜熱を再利用してユーティリティを最小限に抑えながら、熱に弱い活性物質、中間体、APIを保護します。

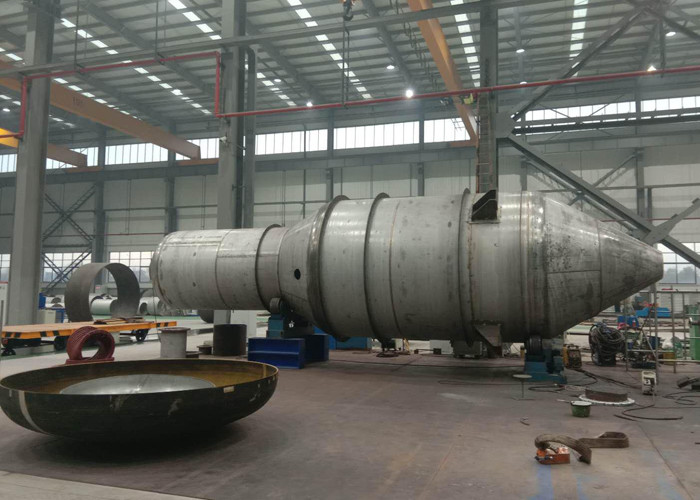

Three-Effect Falling Film Evaporator - Overall View
エネルギー効率
多効用熱再利用（E1→E2→E3）により、蒸気経済性～3.5～4.0 kg水/kg蒸気を達成。オプションのTVR/MVRにより、OPEXをさらに削減できます。
穏やかで、清潔で、コンプライアンスに準拠
真空、低滞留時間の薄膜蒸発により、製品品質を保護します。SS316Lの接触部品と衛生的な溶接により、cGMPの実践をサポートします。
安定性とスケーラビリティ
スケール防止設計、インライン密度/導電率制御、PLC/HMI自動化により、長期間の運転中でも濃縮を仕様内に保ちます。
プロセスの概要
  1. 供給と予熱： 計量供給は、凝縮液/熱回収を介して予熱され、生蒸気を削減します。
  2. 効果1： 生蒸気がE1を加熱し、生成された蒸気がE2の加熱媒体になります。
  3. 効果2と3： 連続的に低い圧力/温度により、穏やかな沸騰と高い全体的なΔT利用率が維持されます。
  4. 分離と制御： 蒸気と液体の分離器により、きれいな凝縮液が確保されます。インライン密度計または屈折計が排出/リサイクルを制御します。
  5. 真空と凝縮： 最終蒸気は表面凝縮器で凝縮します。非凝縮物は真空システムによって除去されます。
主な仕様と—15,000 kg/hモデル（例示）
パラメータ 単位 値/注記
蒸発能力 kg/h 15,000
生蒸気消費量 kg/h ～4,500（一般的な三効用）
蒸気経済性 kg水/kg蒸気 ～3.5～4.0（TVR/MVRを使用すると高くなります）
運転温度（E1/E2/E3） ℃ ～99 / ～76 / ～53（真空運転）
構造材料 — 製品側SS316L（オプションSS304）。ガスケット/エラストマーは、溶剤/洗浄化学物質による
自動化と制御 — PLC/HMI、流量–T–P–レベル–密度/導電率、アラーム、履歴、リモートサポート
洗浄 — 検証済みのレシピによるCIP。短いダウンタイム。該当する場合はオプションのSIP
一般的な用途 — API、中間体、溶剤含有液、母液回収、結晶化フィード準備
システムビュー

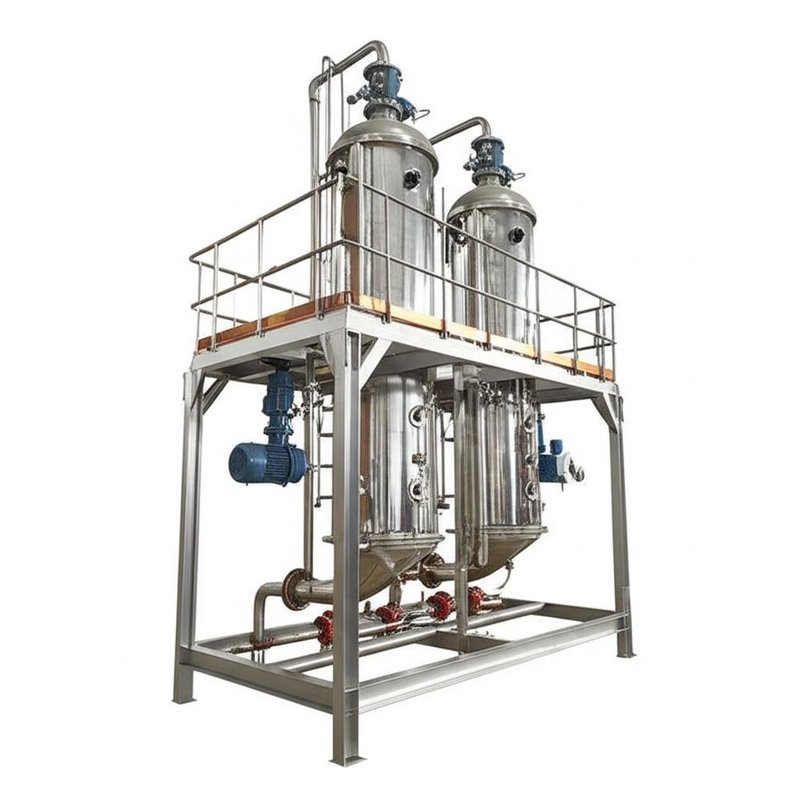

Three-Effect Evaporator Piping & Platforms

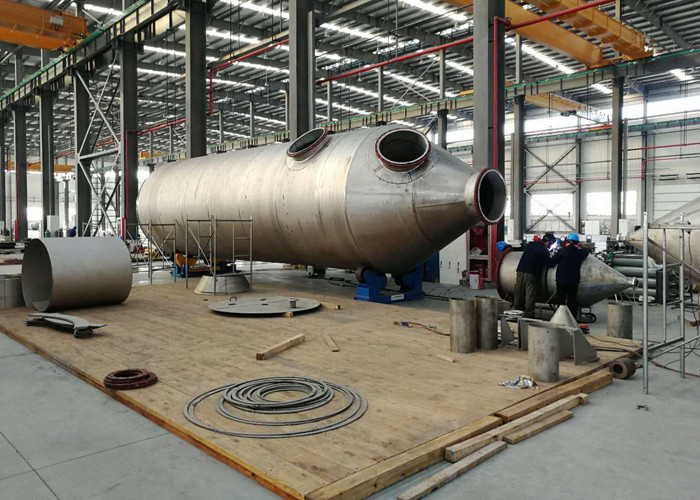

Separator & Heat Exchanger Arrangement
受け取るもの
  • 熱と質量バランス、ユーティリティサマリー、PFD/P&IDを備えたプロセス設計。
  • 詳細なエンジニアリング、製造、FAT/SAT、設置と試運転。
  • 保証されたスループットと濃度目標での性能テスト。
  • オペレーターのトレーニング、スペアパーツ計画、ライフサイクル最適化サービス。
品質とコンプライアンス
  • ISOに準拠したQC手順。該当するコードに基づく圧力容器。
  • 製薬向けの衛生設計原則：排水性、滑らかな仕上げ、デッドレッグ制御。
  • ドキュメントパッケージ：材料トレーサビリティ、ITP/QCP、マニュアル、および検証サポート。
Hanpuについて
Hanpuは、世界中の化学および製薬プラント向けに、エネルギー効率の高いMEE/MVRシステムを設計および提供しています。当社の統合EPC能力と応答性の高いサービスは、OPEXの削減、コンプライアンスの遵守、および大規模な信頼性の高い運用を支援します。
