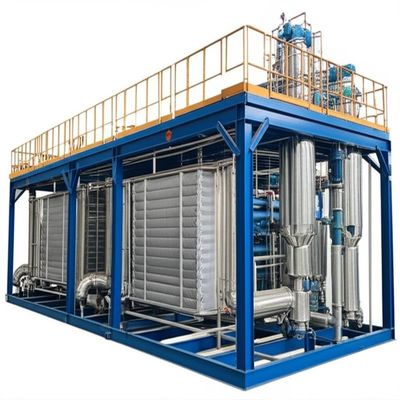

5つの効果の枕版の蒸化器が付いているムギのわらのパルプの蒸発の場所

Basic Properties
Place of Origin: 江蘇省、中国
Brand Name: HANPU
Certification: ISO,CE
Model Number: HP-MEE
Trading Properties
Minimum Order Quantity: 1セット
Price: 200,000USD~1,000,000USD/SET
Payment Terms: T/T、L/C、D/A、D/P、Western Union
Supply Ability: 1セット90days
タグ

480V多数効果蒸発システム

220V多数効果蒸発システム

316L多数効果蒸発システム
Specifications
Applicable Industries: 紙産業 Core Components: エンジン、バキュームポンプ
Advantage: 消費削減,低コスト Main power: 電気
Product name: 五効用ピロープレート蒸発器 Key Selling Points: 操作が簡単です
Voltage: 220/380/440V Plate Material: SS304/316L/Ti
After Warranty Service: ビデオ テクニカル サポート、オンライン サポート、フィールド整備 Warranty: 1年
High Light:

ムギのわらのパルプの蒸発の場所

,

5つの効果の蒸発の場所

,

枕版の蒸発の場所
Product Description
麦わらパルプ蒸発ステーション、五効用ピロープレート蒸発器付き
Hanpuは、麦わらパルプ工場向けに設計された高効率の五効用蒸発ステーションを提供しています。ピロープレート（ディンプルプレート）熱交換技術と落下膜水力学を採用し、低ファウリング、安定した運転、クラス最高の蒸気経済性を備えたブラックリカーまたは濾液を濃縮します。化学回収または下流の結晶化に最適です。

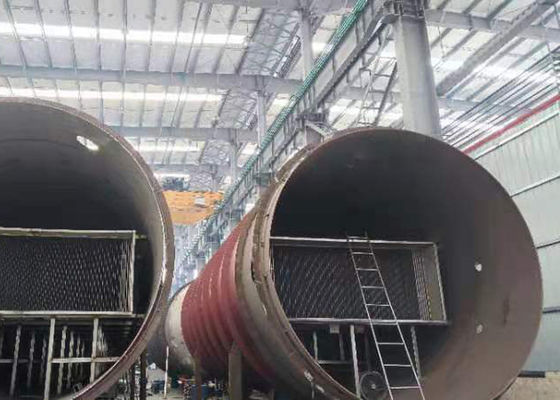

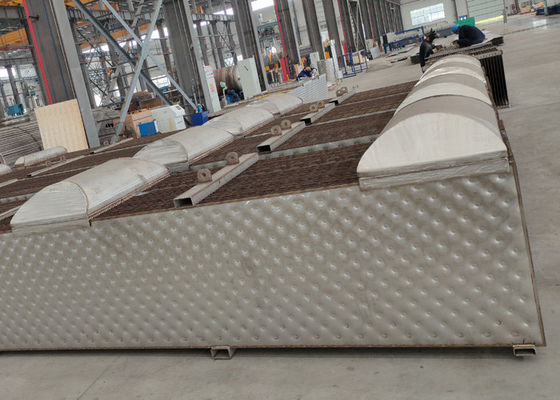

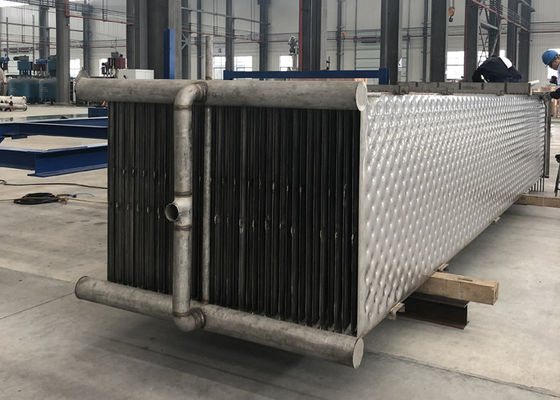

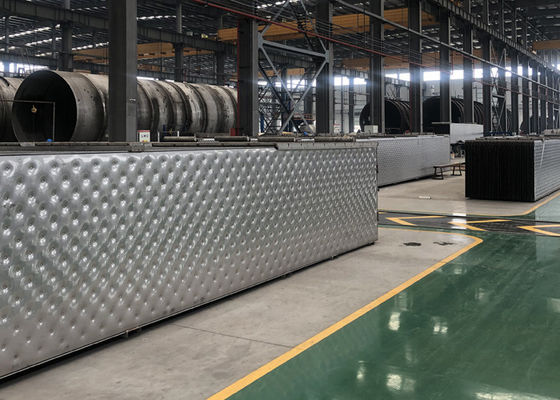

Five-effect pillow plate evaporator station layout Fabrication of pillow plate heat exchangers
主な特徴
  • 省エネ: 5つの効用を直列に配置し、蒸気エンタルピーを再利用することで、通常4.0〜5.5 kgの水/kgの蒸気という蒸気経済性を実現し、ボイラー負荷とCO₂排出量を削減します。
  • 繊維質ストリームの低ファウリング: ピロープレートチャネルは、広い断面積で乱流を促進し、麦わら由来の液体によく見られるスケールと繊維の堆積を低減します。
  • コンパクトでメンテナンスが容易: 軽量プレートにより、設置面積を小さくし、検査が容易になり、かさばるシェルアンドチューブバンドルと比較してプレート交換が迅速に行えます。
  • 回収対応: クリーンな凝縮水の再利用、揮発性物質のオプションストリッピング、NCG処理により、環境制限を満たし、アルカリ回収性能を向上させます。
プロセス説明
1. 供給予熱: 入口液は、凝縮水/フラッシュ蒸気によって予熱され、生蒸気を最小限に抑えます。
2. 五効用落下膜: ピロープレートパネル全体に均等に分配されます。各下流効用は、熱をカスケードするために、より低い圧力/温度で動作します。
3. 気液分離: 高効率デミスターは巻き込みを回避します。クリーンな凝縮水が回収されます。
4. 真空とNCG管理: 真空ポンプ付き表面コンデンサーは、不凝縮物を除去し、TRS/臭気を制御します。
5. 自動化: レシピ、トレンドログ、サージ保護を備えたPLC/HMI。設定点制御用のインライン密度/固形分。
6. クリーニング: オンライン水洗浄、アルカリ/酸CIP、およびオプションのピッグ可能なラインは、有機/無機ファウリングを軽減します。
材料とコンプライアンス
  • 金属: SS304/SS316L標準; ブラックリカーサービスにおける塩化物/アルカリ耐性のためのDuplex 2205/2507。
  • ガスケットとシール: 温度と化学的暴露に応じてEPDM/FKM/PTFE。
  • 規格: ASME/PED容器、CEマーキングが利用可能。安全インターロックと圧力保護が含まれています。
技術仕様
項目 標準範囲/注記
用途 回収または結晶化前の麦わらパルプ液、濾液、およびサイドストリーム
蒸発能力 ラインあたり10〜120 t/h（効果面積とプレート数でカスタマイズ可能）
効用 五効用（経済性を高めるために、選択された効用でオプションのTVR）
蒸気経済性 〜4.0〜5.5 kgの水/kgの生蒸気（供給とΔTに依存）
動作温度 最初の効用〜95〜105℃ -> 最後の効用〜55〜65℃（真空下; BPEを考慮）
製品出口固形分 回収ボイラーまたは結晶化器の目標に合わせて調整; 通常45〜65％TS
制御 PLC/HMI、流量/レベル/圧力/温度、密度/°Brix（該当する場合）、凝縮水導電率
CIP 自動アルカリ/酸/温水サイクル; バッチ間または状態に応じたオンライン洗浄
設置面積 アクセス可能なプレートパックとセパレーターを備えたコンパクトなモジュラースキッド
オプションと拡張機能
  • VOC/TRS削減と水の再利用のための凝縮水ストリッピングカラム。
  • 酸化剤または回収ボイラーへの安全なルーティングによるNCG収集。
  • 内部エネルギー回収を最大化するための熱統合予熱器とフラッシュタンク。
  • より高い電気/蒸気柔軟性のためのMVRまたは追加のTVRステージ。

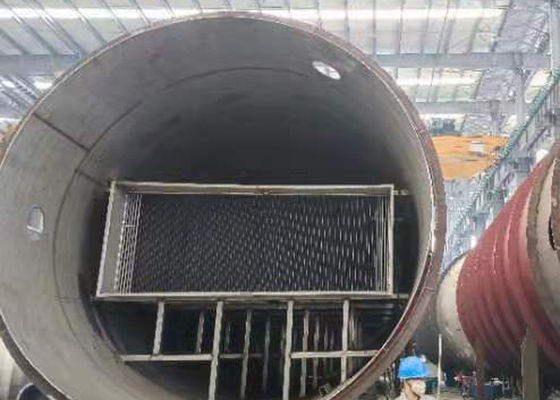

Manufacturing and assembly process Separator and condenser skid installation
納品ワークフロー
フィードデータとターゲット -> 熱設計と熱/質量バランス -> パイロット検証（オプション） -> 詳細エンジニアリング -> 製造とFAT -> 設置と試運転 -> パフォーマンステストとトレーニング -> ライフサイクルサービスとスペア。
表示されている値は標準的です。最終設計は、液体の組成、BPE、粘度曲線、スケーリング傾向、およびサイトユーティリティによって異なります。
