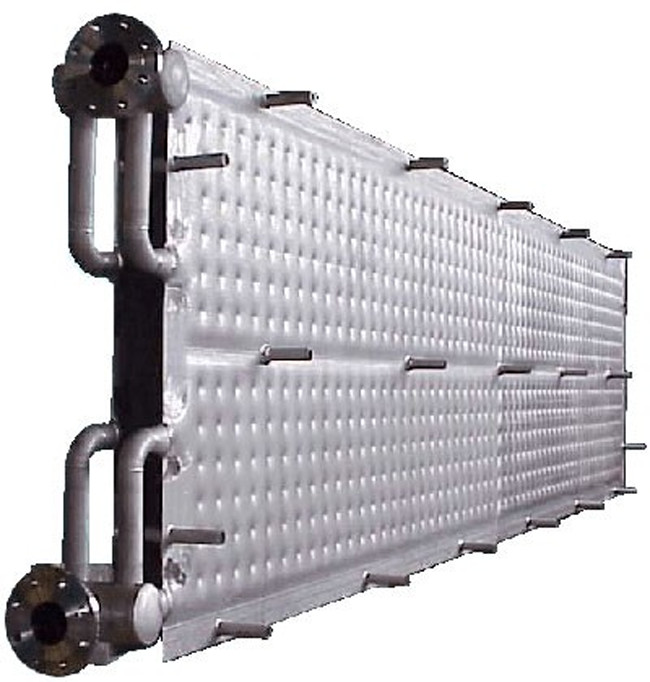

熱交換器用のサイズカスタマイズ可能なステンレス鋼ディンプルプレート
蒸発プラントは、世界中の設備で十分に証明されています。プレエバポレーターからマルチエフェクトエバポレータートレインまで、さまざまな構成とモデルが利用可能であり、最も困難なパルプ工場や排水プラントの蒸発ニーズにも対応できます。
マルチエフェクト蒸発器の主な利点は、高効率と信頼性のために実績のあるラメラ加熱面を利用することです。
pp-蒸発-植物-ラメラ

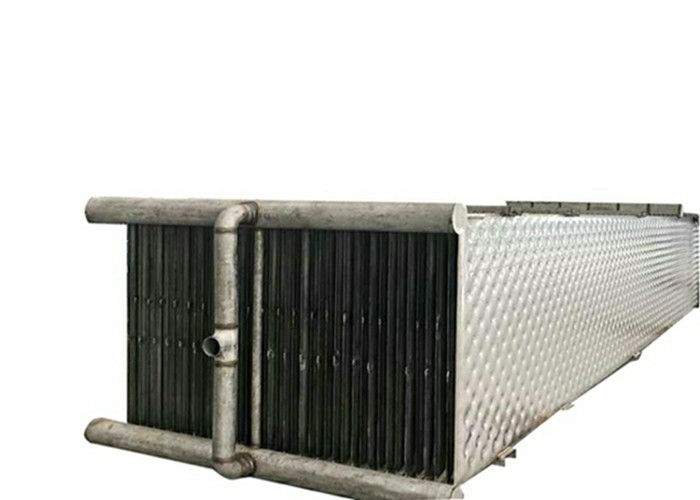

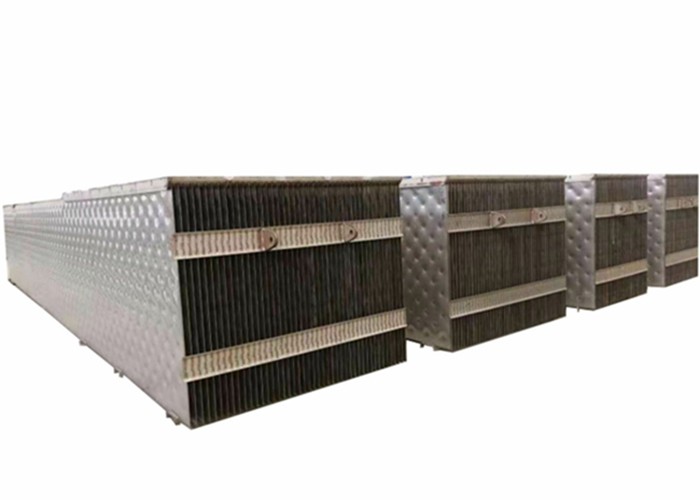

蒸発プラントラメラ
ラメラ加熱面
名前 | ピロープレートシリーズ | シェルアンドチューブ熱交換器 | 取り外し可能なプレート式熱交換器 | スパイラルプレート熱交換器 |
動作温度範囲 | <800℃ | <800℃ | <170℃ | <350℃ |
最大圧力 | <60バール | <200バール | <32バー | <25バー |
水への熱伝達係数[W / m2・℃] | 3500 | 2700 | 5600 | 2000 |
空気と水の熱交換の適用 | フィット | フィット | 合わない | パーシャルフィット |
タンクまたは水への浸漬 | フィット | パーシャルフィット | 合わない | 合わない |
タンクとリアクターの溶接 | 該当する | 適用できない | 適用できない | 適用できない |
既存の原子炉およびその他の機器に設置する | 柔軟なアプリケーション | 部分的に該当 | 適用できない | 適用できない |
すべての溶接構造 | 該当する | 該当する | 適用できない | 適用できない |
ひどく汚染された液体およびその他の用途 | 該当する | 該当する | 部分的に適用可能 | 該当する |
単位面積あたりの重量 | 低い | 高い | 低い | 高い |
流下膜、凝縮器および蒸発器 | フィット | フィット | パーシャルフィット | パーシャルフィット |
黒液は、紙などの木から製品を製造する工場からのパルプの副産物です。現在、調理用化学薬品を回収し、パルプおよび製紙プロセスで使用される高圧蒸気を生成するために使用されています。リグニン、ヘミセルロース、水酸化ナトリウム(NaOH)、硫化ナトリウム(Na2S)など、これらのプロセスとは異なる成分で構成されています。黒液中のリグニン化合物はバイオ燃料の製造に使用できますが、製造に費用がかかる可能性があるため、それから製造される燃料はあまり一般的ではありません。
しかし、国際エネルギー機関(IEA)によると、黒液を燃料として使用する将来は有望であり、地球上で5番目に重要な燃料と見なされています。
黒液の蒸発
パルプ化から回収された黒液には、14〜17%の溶解固形物が含まれています
これらの固形物は、消化槽に追加された白液に含まれていた約1/3の無機化学物質で構成されています
残りの2/3は、木材から抽出された有機化学物質で構成されています
黒液は、補助燃料なしで燃焼するように、固形分が60%を超えるまで濃縮する必要があります。
基本的なプロセス要件
エネルギーの効率的な使用
黒液からの水蒸気の効率的な分離
メタノール、トール油石鹸の適切な分離
黒液の75-85%乾燥固形分への濃度
蒸発
ミッション:
弱い黒液を蒸発させて水を分離し、可燃性の生成物を生成する-強い黒液
蒸発器で発生する3つの主なプロセスは次のとおりです。
黒液+熱から強い黒液+水+蒸気
コンデンセート+蒸気で洗浄+汚れたコンデンセート+ NCG
黒液から黒液+石鹸(針葉樹のみ)
80〜85%の乾燥固形分に到達する方法は?
粘度が高いため
熱媒体としてのMP蒸気
最終濃縮器の液温175℃
液の保持時間
エバポレーターはLHTリアクターとしても機能します
二本鎖建材
アルカリ含有量が高いと、応力腐食割れ(SCC)が発生する可能性があります
コスト削減のためのエネルギー効率
結晶化技術を使用して最大限の可用性を備えた最高の乾燥固形液
最小限の蒸気を使用して最もクリーンな再利用可能な凝縮液
蒸気と電気の消費量が最も少ない
セルフクリーニング
不溶性のスケーリングにも耐える
