黒液のためのペーパー生産のステンレス鋼の枕版のジャケットのevaoprator
基本情報
黒液は多数の無機化合物を含んでいる。蒸発プロセスでは、これらの無機化合物蒸発装置および全回復場所の容量を非常に限る蒸化器の熱伝達の表面の容解性の限界および沈殿物のスケールに達するため。
ペーパー ポンプからの黒液は通常13-18%のTSである。水のほとんどは65%および80%のTS間の回復ボイラーの有効な燃焼を、通常支えるために十分な高さの固体を作り出すように蒸発しなければならない。
この固体レベルを、硫黄化合物得る、蒸発の過程においてメタノールおよび他の揮発部品は液体から解放され、再使用のための繊維ラインでderusting凝縮物およびレニウムから分かれていなければならない。この視点から、蒸発装置は実際に製造所の「水生植物」である。
多効果の蒸発は黒液の蒸発で広く利用されている。多効果の蒸発システムでは、経済がよりよければが、また投資費用を増加する蒸化器の効率がより高ければ。蒸発の異なった条件に従って、よい経済がある5-7効果の蒸発システムは現在広く利用されている、
2つの蒸化器装置
2つの基本的なタイプの黒液の蒸発のための今日サービスの蒸化器装置
上昇のフィルムの蒸化器
長い管縦蒸化器として参照されて、この設計は長年に渡る企業を支配し、より古い製造所操作によく見掛ける情景に残る。
フィルム落下（FF）の蒸化器
この蒸化器の設計は熱伝達の表面として版および管に頼る。アルコール飲料はsのintubular単位の内部で版の設計の熱伝達の表面の外側で処理される。
蒸化器はアルコール飲料の定義された容積が発熱体の上に絶えず再循環するアルコール飲料の油溜めから成っている
配分装置は、普通ある設計の皿かスプレー ノズル、そして全体の熱する表面上のアルコール飲料の流れを配る。管状の単位の穴か版の単位のためのスロットはアルコール飲料がtubesheetか版に落ちるように置かれる。配分のofliquorはこのタイプの設計のための重大な考察であり、皿およびtubesheet （または版の要素両方）完全に水平でなければならない。
配分装置の後で、アルコール飲料の薄膜はアルコール飲料の油溜めに戻って下り熱する表面および流れにpartally蒸発している間確立される。熱移動率は落下フィルムを使用してアルコール飲料以来の上昇のフィルムの設計上の設計が熱する表面に乱流によって下るとき、高い濃度でかなりよりよい、特に。どのアルコール飲料の予熱条件でもまた落下フィルムの設計で効率的に達成される。
植物は効率的に黒液Evaoprationのための熱を移さなければならない。
黒液の固有の複雑な構成は蒸化器のための複数の相互依存の設計の品質に翻訳する:
それは熱伝達の表面のスケール形成を避けている間そうしなければならない。
従って蒸発の植物はまた小分けしパルプ製造所およびrecausticizing区域の必要性を満たすためにcleancondensateを十分に作り出さなければなり製造所の淡水の取入口を非常に減らす。
揮発部品およびNCGsは焼却によって安全な処分のために取除かれ、調節されなければならない。
1T水の蒸発によって計算される従来の蒸発装置によって比較される機械蒸気高圧MVRの蒸化器の消費
| 名前 | 蒸気 | 電力 | 総額（RMB） | ||
| 蒸発容量（kg/h） | 消費（t） | 費用（RMB） | 消費（kw） | 費用（RMB） | |
| 単一効果蒸化器 | 1.1 | 220 | 3 | 2.1 | 222.1 |
| 二重効果蒸化器 | 0.55 | 110 | 3 | 2.1 | 112.1 |
| 3つの効果の蒸化器 | 0.4 | 88 | 3 | 2.1 | 90.1 |
| MVRの蒸化器 | 0.02 | 4.4 | 30 | 21 | 25.4 |
約コンセントレイター
これは蒸化器の設計のクラスをとりわけ設計した高い濃度で黒液の処理と関連付けられる2つの問題を扱うために示す:
アルコール飲料からの過飽和部品の1.Precipitation
通常、50-55%TS、水溶性の硫酸塩および炭酸塩ナトリウムの塩は容解性の限界を超過し、蒸発する黒液から沈殿し始める。複塩のburkeiteはdicarbonate、別のナトリウムの複塩が、容解性の限界にあとで達する間、この沈殿物プロセスの60%TS.Controlのまわりで集中プロセスで、沈殿するべき第1である結晶化問題であり、これらの塩がアルコール飲料の大部分で形作るように蒸発装置がクリスタライザーとして設計されているようにない要求し高い濃度を達成することは熱伝達の表面のスケールとして。
2. 高いアルコール飲料の粘着性
集中の増加、黒液のニュートン液体からの粘性疑似プラスチック液体へのrheological行動の変更非常に時。そのような高い粘着性はコンセントレイター（低いそれ故にレイノルズ数の低い乱れ）の悪い熱伝達に翻訳したりしかしまたアルコール飲料の大部分内の結晶成長に障害を表す。さらにボイラー、また適切な噴霧パターンにアルコール飲料をポンプでくむ機能を維持しなければ、集中されたアルコール飲料の貯蔵は、特によく75%TSの上で、加圧タンクにあることをならないかもしれない。これらの粘着性の問題を扱うためには、黒液のコンセントレイターは大幅に高温で普通作動し、さまざまな作動条件の下のアルコール飲料の温度の適切な制御は50%の粘着性の減少にアルコール飲料の温度のただの20の°Fの増加として設計の重大な変数に時として翻訳できるなる。
高温の操作はアルコール飲料で現在のカルシウム有機性複合体の故障を高め、その結果、熱伝達の表面の炭酸カルシウムの沈殿物の危険は大幅に高められる。アルコール飲料の無水ケイ酸およびシュウ酸塩の塩のような他の水の不溶解性の混合物の沈殿物は、もしあればまたコンセントレイターの単位のスケーリングの危険性を高めるこれらの高温で、起こることができる。
コンセントレイター前のアルコール飲料の熱処理はアルコール飲料の粘着性に責任がある長いリグニンおよび他の有機化合物の熱分解によって永久にアルコール飲料の粘着性を減らすことができる。そのような処置は高圧および温度で作動する連続的なリアクターで普通起こる（350°F）の上で。最高の粘着性の減少を達成するために30にリアクターの滞在時間の分は提供されなければならない。
蒸発がアルコール飲料の内で成長する高い過飽和レベルの発熱体の結果内のアルコール飲料のフィルムから起こるところ、元来、FFのコンセントレイター。落下フィルムのコンセントレイターは実際にFFの蒸化器の設計のサービスが上で論議した高い固体のための適応である。これは穏やかな結晶成長よりもむしろ余分な水晶核形成による自由なスケール形成で起因できる。
FFのコンセントレイターの設計は実際に形作る前に差し込むことに否定的に容量か鉛に影響を与えることができるより速い熱する表面のスケール形成を制御するように、むしろそのようなスケールを取除く平均を提供するように試みないし。版および管状要素の単位との速い転換の設計、一般的なこの作戦に絶えず多数のコンセントレイター ボディ（か同じボディ内の部屋を）プロダクト アルコール飲料動かし、位置をの間の洗浄することによって、頼る。
詳しいイメージ

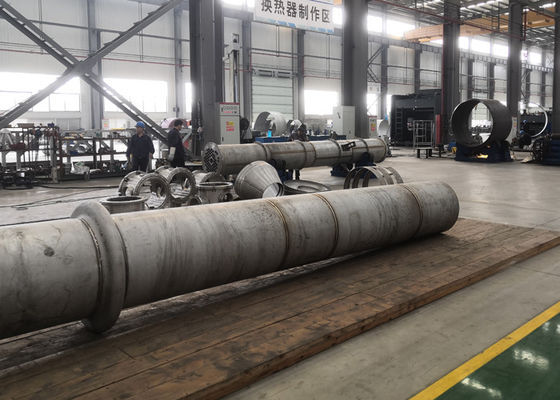

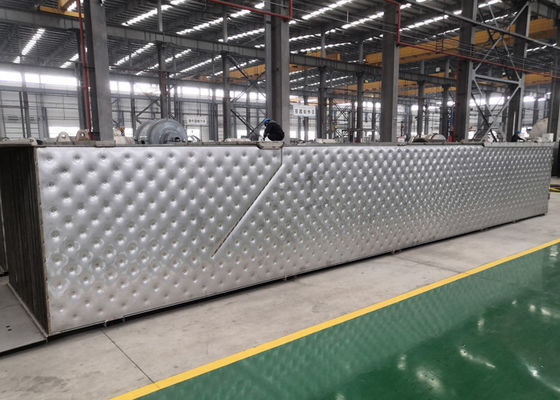

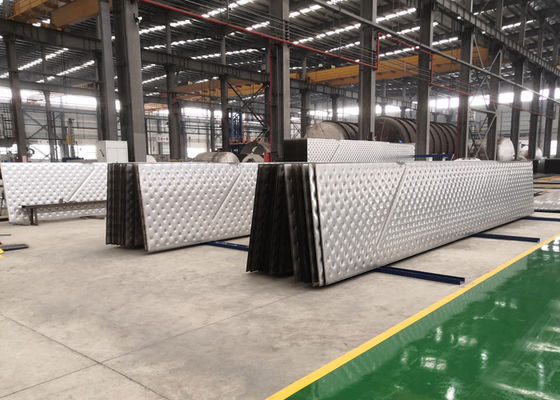

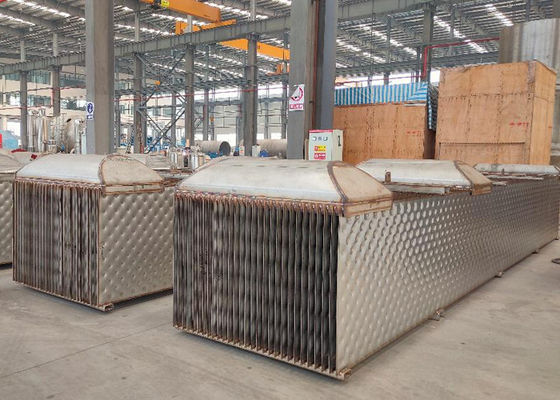

設備映像
