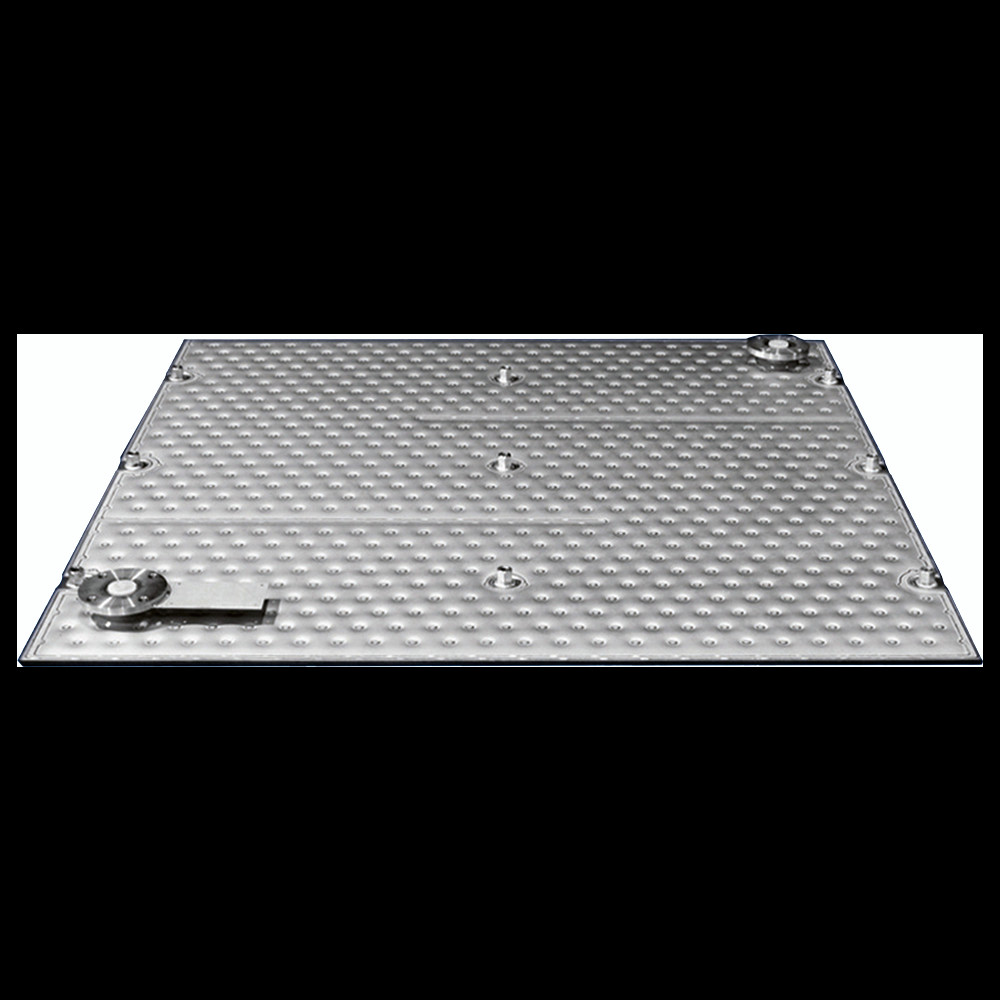

ステンレス鋼 枕 穴 プレート 交換熱冷却機

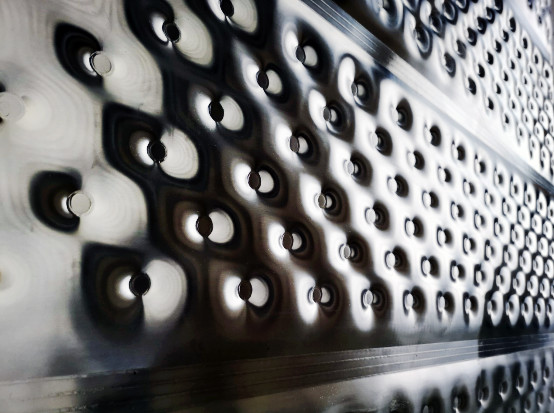

クッションプレート熱交換器は,完全に溶接された熱交換器の一種で,波状の"枕形"の表面を形成する膨張プロセスを備えています.クッションプレートは,シェルとチューブとプレートとフレームの熱交換機のような古い機械と比較して比較的新しい発明です構造が柔軟性があるため,冷却器や加熱器,および"プレート型"熱交換器のコートとして使用できます.現在,加工産業は,枕プレート機器により注意を払い,それを使用しています..


建設
クッションプレートは,膨張プロセスで製造されます.このプロセスでは,薄い金属シート2枚を,レーザーあるいは抵抗溶接接着口を除く各面はシーム溶接で密着する.薄い金属シート間の隙間は,プラスティックの形成を引き起こす液体によって圧迫されます.特徴的な波状の表面に導きます

基本的には2種類の枕プレートがあります. 単体エムブレッシングと二重エムブレッシングです. 前者は通常,床の二重壁を形成します.ジャケット付き船床頭板熱交換器を製造するために,後者はスタック (バンク) に組み立てられます.ベースプレートが上部プレートよりもかなり厚いとき,シングルエブローズされた枕プレートが形成されます薄い上板が変形し,底板は平坦のままである.
さらに "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issue枕プレート熱交換器では,近隣の枕プレートの間のチャネルにおけるバフルを通した流量誘導を実現するための技術が最近発表されました.
枕プレートは設計により密封性があり,生産中に高い構造安定性,自動化,適応性を備えています.100 MPa以上の圧力と800 °Cの温度で枕のプレートを使用できます.


テクニカルパラメータ


申請
枕プレートの適用は,高度な幾何学的柔軟性やほぼすべてのプロセスに適性があるような有利な特性により非常に広範です.その実施は,その基礎構造に依存する比較的平らな外面は清掃が容易で,汚れが多く,衛生用用途に適しています.しかし,内部表面は,各スポット溶接周りに細いシームがあり,きれいにすることは容易ではありません,したがって内部表面は水,蒸気,冷却剤などの不汚水分にのみ適しています.

1枕プレートバンク (熱交換機)
クッションプレートバンクは,通常,液体・液体,ガス・液体,高粘度または汚れたメディア,低圧損失要求,凝縮 (例えばトップコンデンサ),落ちるフィルム蒸発 (e)紙と紙パルス産業),リボイラー,水冷却,固体の乾燥,フラック氷生成 (食品産業) など.また,浸水冷却機として一般的に使用されます (例えば電圧塗装),バンクは直接タンクに浸透している場合バンクは,個々のプレートがスタックから分離できるように作られ,清掃や保守が容易になります.

2. 枕プレートカバーのタンク
柔らかさ,熱伝達のための全表面カバー,低流体保持,有利な製造コストと時間容器は,容器の表面に複数のジャケットを装着し,容器底も含めて,例えば円形またはシート型,タンク内には,追加の円筒状の殻が含まれます.枕プレートジャケット付きタンクの典型的な実施分野は,食品および飲料産業および化学および製薬産業にあります.これらのジャケットは"ドimple jackets"とも呼ばれます.







F についてAQ
1部品を供給していますか?そうです 図と詳細な要求を 提供する限りです
2簡単にどうやって調べられるかモー適した遠心分離機?詳細な加工材料の特徴を提供する限り,モデル選択をするためにあなたを助ける経験エンジニアチームを持っています.

3設置と稼働に 技術者を派遣してくださいええ,私たちはできます,我々は多くのサービスをします, 販売後部分を参照してください.

4競合他社と比較してあなたの優位性は?品質と経験です. 私たちは中国のトップ遠心分離器のサプライヤーです, 私たちのデザインと構造は,世界のリーダーアルファ・ラバル,ウェストファリア,フロットウェイなどに似ている.

5品質はどう守るのか?私の工場は100年以上の経験を持つ国営企業です 厳格な運営方針が実行されています 先進的な加工機械は すべての部品の精度を保証します運転免許を持つ労働者部品はマルチプロセッシング,トランスミッション&電気部品は国際的に有名なブランドです. テストと検査のシリーズが生産段階全体で行われます.

6ユーザーを訪問したり 連絡を取ったりできますか?はい,国内外のユーザーです. 名前リストは提供できます.
