二重効果のリチウム電池の企業の塩化カリウムからの廃水のための蒸気化の結晶化システム
何を排水処理の植物のために使用されるべきMEEシステムの特徴そして利点のであるか。
材料の特徴および蒸発容量のサイズに従って、それは適用範囲が広い装置の組合せおよび大きい作動スペースが付いている単一効果かmulti-effect蒸発の単位として、設計することができる;
multi-effect蒸発システムの熱伝達率は比較的高い、材料の加熱時間は短く、効果的に装置の腐食を減らすことができる蒸発の温度は低い。
multi-effect熱いシステムは材料の二次蒸気の潜熱をフルに熱放出を最小にし、未加工蒸気の消費を減らす活用する。
multi-effect蒸発システムの熱交換の管は高熱の移動の効率、大きい作動の柔軟性、信頼できる操作および長い作動周期と、汚して容易ではない。
物質的なプロセス
(1)原料は電磁石の流量計を通した供給ポンプによって前部第一次予熱器に提供され、次に第一次落下フィルムの蒸発および集中のための液体のディストリビューターを通して第一次効果のヒーターの上を書き入れる;
(2)最初の効果によって集中される液体は二次落下フィルム蒸発の集中のための最初の効果の底材料の循環ポンプによって第2効果のヒーターの上のディストリビューターに運ばれる。
(3)第2効果によって集中される液体は落下フィルム蒸発の集中の三番目の時間の第2効果の底材料の循環ポンプによって第3効果のヒーターの上のディストリビューターに運ばれる;
放出弁を開けることを(4)物質的な集中が一定の条件に達すれば液体比重計のオンライン検出に従う三番目の効果によって集中された液体の排出、物質的な集中の実時間検出、放出弁によって相互に連結し、材料を、別の方法で完成品タンクに運ぶために、再蒸発のための蒸化器に材料を再度リサイクルさせる物質的な循環弁を開ける。
蒸気プロセス
未加工蒸気は熱する蒸発の集中のための第一次効果のヒーターに入る:第一次効果によって発生する二次蒸気は二次効果を、等熱する。第3効果によって発生する二次蒸気は冷却する凝縮のための端のコンデンサーに入り凝縮物水は凝縮物ポンプによって排出される。
凝縮物プロセス
未加工蒸気の消費を救うために貝の底で水移動の管を通して材料を予備加熱する第一次効果によって作り出される凝縮物水;
二次および三番目の効果によって作り出される凝縮物水は凝縮物ポンプによって排出され、排出はゼロ汚染に達した。非凝縮のガスは非凝縮のガス管によって端のコンデンサーに接続され、真空ポンプによって排出される。
Multi-effectシステムの主要な利点:
入力エネルギー(蒸気の経済)の使用法を最大にする能力
完全なシステムを動かすために必要な減らされたエネルギー
付加的な効果(必要とされるより少なく冷水)の減らされた凝縮の負荷
アルコール飲料のフロー制御
便利な汚れた凝縮物のコレクションおよび処理
個々の効果のオンライン クリーニングをする能力
並行流れの選択の最高の熱効率
タイプ | 単一の効果 | 二重効果 | 3効果 |
蒸気化容量(kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
供給の物質的な密度% | 材料に従って | ||
物質的な密度%を排出しなさい | 材料に従って | ||
蒸気圧力 | 0.5-0.8 | ||
蒸気の消費/蒸気化容量(熱圧力ポンプと) | 0.65 | 0.38 | 0.28 |
蒸発の温度 | 45-90 | ||
殺菌の温度 | 90-110 | ||
冷水の消費/蒸気化容量(入口20°Cの出口40°C) | 28 | 11 | 8 |
注:私達は顧客の要求を一致する注文プロダクトを設計してもいい。 |
働き主義

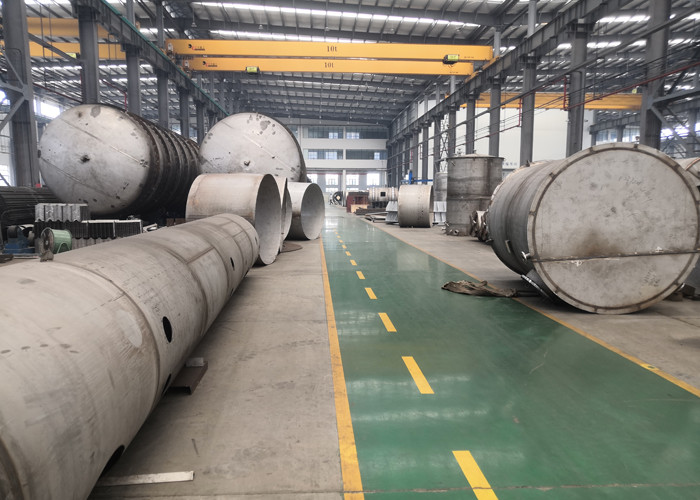

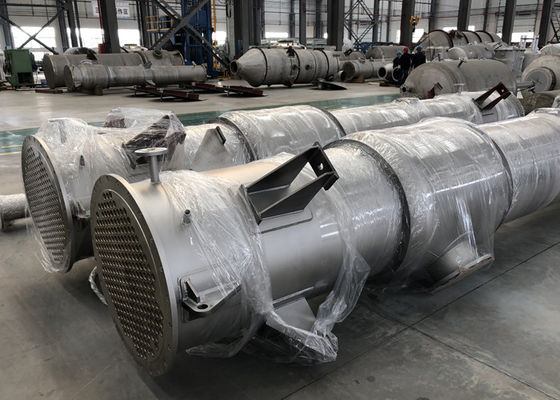

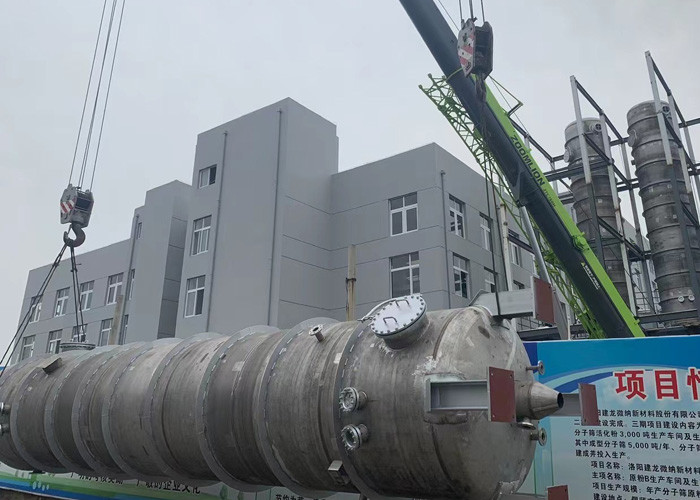

私達の顧客設備場所
