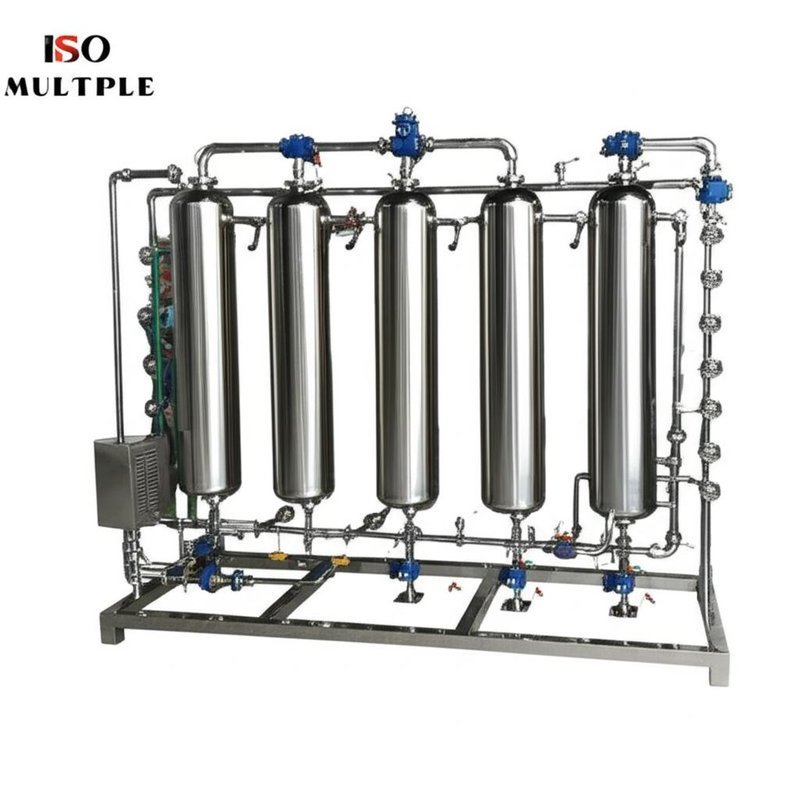

ジュースの集中のためのISOの多数効果蒸発システム

低価格のトマト・ジュースの集中、ソーセージ、フルーツ ジュースの集中のための多効果の蒸発

プロセス記述–例の並流の主義

解決は第一段階の蒸化器回路を書き入れる。ここにそれは循環された解決と混合し、蒸気が付いているヒーターHで熱される。蒸化器V1では、解決を沸騰の温度に冷却している間溶媒（水）は蒸発する。解決は減らされた圧力の下でそしてこうして低温で作動する第二段階にそれから流れる。蒸気は第二段階で解決の蒸発のために熱媒体として第一段階で使用される発生した。このプロセスは解決および既存のフレームの状態の沸点の高度によって数回繰り返すことができる。最後の段階の蒸気は冷水によって凝縮する。塩が植物で結晶すれば、それ以上の蒸発は水晶が形作られるほどまでに解決を集中する。お好みであれば、懸濁液の水晶は解決からそして分かれて、乾燥することができる。

物質的なプロセス

（1）原料は電磁石の流量計を通した供給ポンプによって前部第一次予熱器に提供され、次に第一次落下フィルムの蒸発および集中のための液体のディストリビューターを通して第一次効果のヒーターの上を書き入れる;

（2）最初の効果によって集中される液体は二次落下フィルム蒸発の集中のための最初の効果の底材料の循環ポンプによって第2効果のヒーターの上のディストリビューターに運ばれる。

（3）第2効果によって集中される液体は落下フィルム蒸発の集中の三番目の時間の第2効果の底材料の循環ポンプによって第3効果のヒーターの上のディストリビューターに運ばれる;

放出弁を開けることを（4）物質的な集中が一定の条件に達すれば液体比重計のオンライン検出に従う三番目の効果によって集中された液体の排出、物質的な集中の実時間検出、放出弁によって相互に連結し、材料を、別の方法で完成品タンクに運ぶために、再蒸発のための蒸化器に材料を再度リサイクルさせる物質的な循環弁を開ける。

蒸気プロセス

未加工蒸気は熱する蒸発の集中のための第一次効果のヒーターに入る:第一次効果によって発生する二次蒸気は二次効果を、等熱する。第3効果によって発生する二次蒸気は冷却する凝縮のための端のコンデンサーに入り凝縮物水は凝縮物ポンプによって排出される。

凝縮物プロセス

未加工蒸気の消費を救うために貝の底で水移動の管を通して材料を予備加熱する第一次効果によって作り出される凝縮物水;

二次および三番目の効果によって作り出される凝縮物水は凝縮物ポンプによって排出され、排出はゼロ汚染に達した。非凝縮のガスは非凝縮のガス管によって端のコンデンサーに接続され、真空ポンプによって排出される。

Multi-effectシステムの主要な利点:

入力エネルギー（蒸気の経済）の使用法を最大にする能力

完全なシステムを動かすために必要な減らされたエネルギー

付加的な効果（必要とされるより少なく冷水）の減らされた凝縮の負荷

アルコール飲料のフロー制御

便利な汚れた凝縮物のコレクションおよび処理

個々の効果のオンライン クリーニングをする能力

並行流れの選択の最高の熱効率
