化学工業用高効率の省エネ多効果蒸発機

化学工業用高効率の省エネ多効果蒸発機

多重効果蒸発

多重効果蒸発は,水溶液の濃縮に使用される一般的な方法の1つである.

蒸発装置の経済性を左右する主な要因は,効果の数である.

蒸発装置の経済性を高めることができます 蒸発装置の経済性を高めることができます

多効果蒸発機の最初の効果は,原蒸気を供給する効果である.

最初の効果から得られた蒸気は,別の効果のための加熱媒体を作用します.

TVRまたはMVRは,多効果蒸発機で死んだ蒸気を利用するために使用されます.

蒸発器の最大沸温は,最初の段階では80°C,最後の段階では40°Cである.

材料処理

(1) 原材料は電磁気流量計を通ってフードポンプで前側のプライマリプレヒーターに供給されます.そして,最初の落ちるフィルム蒸発と濃縮のための液体配送器を通して,主力効果ヒーターの上の部分に入ります;

(2) The first effect concentrated liquid is transported to the top distributor of the second effect heater by the first effect bottom material circulating pump for secondary falling film evaporation concentration.

(3) The second effect concentrated liquid is transported to the top distributor of the third effect heater by the second effect bottom material circulating pump for third times of falling film evaporation concentration;

(4) 第3効果濃縮液体放出,水計のオンライン検出,物質濃度のリアルタイム検出,材料濃度が設定された要件に達した場合放出バルブを開けて,材料を完成品タンクに運ぶため,放出バルブと相互接続されます.そうでなければ,再蒸発のために再び蒸発器に材料をリサイクルするために材料循環バルブを開きます..

蒸気処理

原蒸気は蒸発濃度を加熱するために原効果ヒーターに入ります.原効果によって生成される二次蒸気は二次効果を加熱します.第3効果によって生成される二次蒸気は,冷却冷却のために末端冷却器に入ります.凝縮水は凝縮水ポンプで放出されます

コンデンサートプロセス

原発蒸気消費を節約するために,原材料を殻の下部にある水配送パイプを通って予熱することで生成される凝縮水.

二次効果と三次効果によって生成される凝縮水は凝縮水ポンプで放出され,放出は汚染ゼロに達しています.凝縮しないガスは,凝縮しないガスパイプで末端凝縮器に接続され,真空ポンプで放出されます..

特徴

1蒸発容量:500kg/hから80T/h
2材料:ステンレス鋼304またはステンレス鋼316L
3完全に閉ざされたプロセス,高速で低温蒸発
4. 内部パイプは,鏡磨きシームレス衛生パイプです. したがって,材料はパイプに貼るのは簡単ではありません. 清掃は簡単です.
5低蒸気消費: 1kgの蒸気で3.5-4kgの水を蒸発できます.
6低蒸発温度:二次蒸気の一部はスプレー型熱圧ポンプで単体効果ヒーターに吸入できます.蒸発温度が低いので.
7. 大濃度比: 落ちるフィルム蒸発を採用し,より大きな粘度を持つ物質液体を流しやすくし,蒸発しやすくし,スケールに困難で,集中時間が短くなります.濃度比が1に達する:5.
8この機器は,自動生産,知的システム管理,GMP標準に適合することを実現することができます.
9材料の異なる特性と異なるユーザーの要求に応じて,異なる技術プロセスに設計することができます.

典型的3つの効果の落下フィルム蒸発器の仕様と技術パラメータ

作業原理図

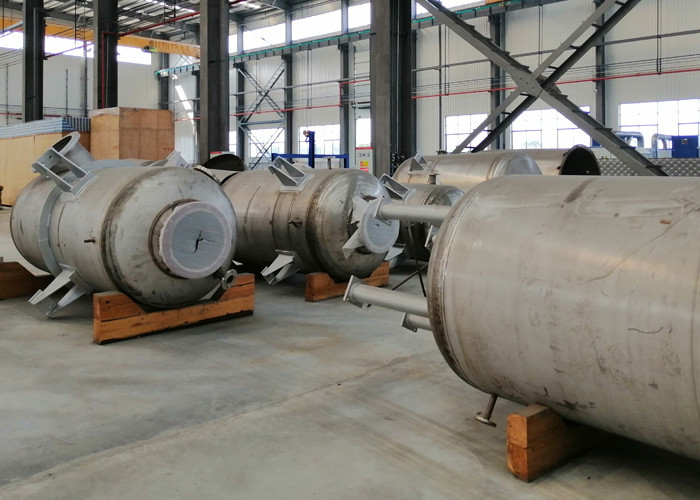

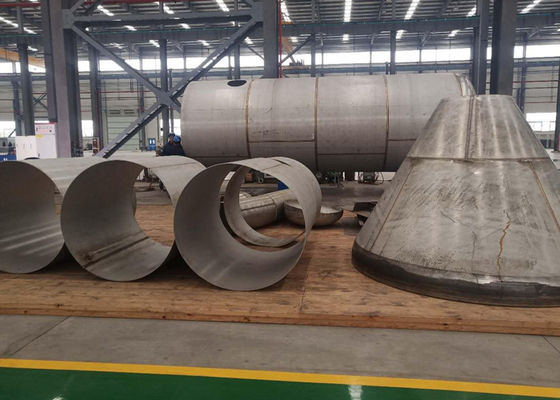

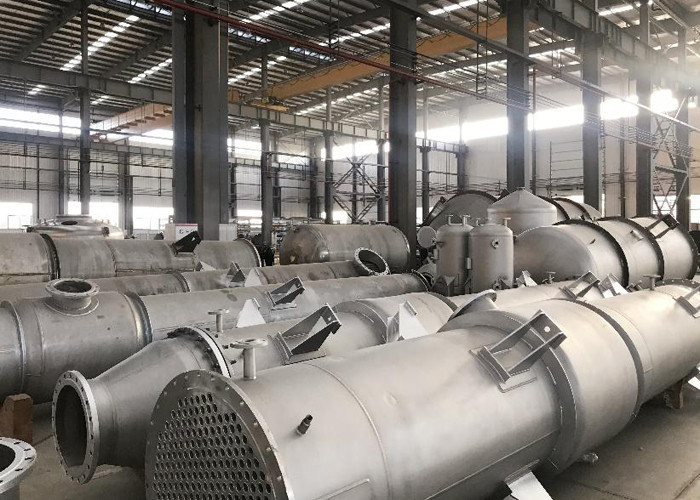

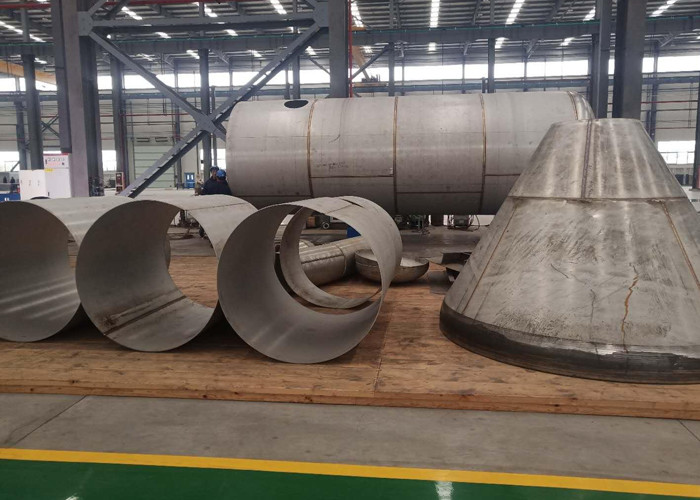

ワークショップサイト
