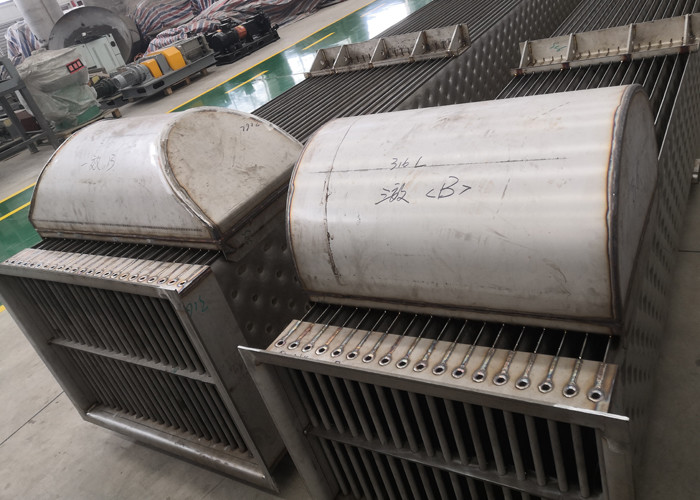

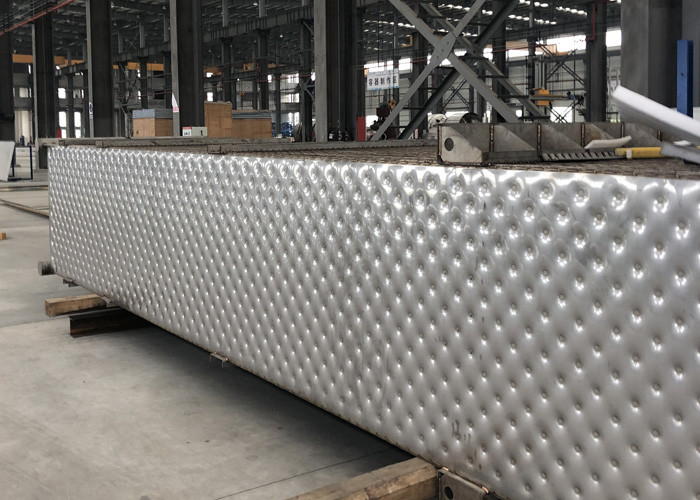

MVR /Mechanicalの蒸気高圧の落下フィルム蒸化器の高く有効な版の熱交換器
産業機械蒸気高圧MVR
ヒート ポンプは付加的なエネルギーを使用して低温の源からより高い温度の要求に熱を移すのにエネルギーを使用する。産業ヒート ポンプのために、熱源はプロセス不用な熱である。
機械蒸気高圧(MVR)は蒸気の圧力そして温度が、対応する飽和温度とともに圧縮によって、増加する開いたヒート ポンプ システムである。蒸気高圧はMVRの特定の変化である。産業操作からの低圧の蒸気の排気は、蒸化器または炊事道具のような通常大気に、同じ場所の他の植物操作は中間圧力蒸気を要求するかもしれないが、出るか、または冷却塔で凝縮する。これらの必要性を満たすスロットル バルブを渡る拡大の高圧蒸気の代りに低圧の不用な蒸気は高圧に再使用することができるように機械的に圧縮することができる。蒸気高圧は機械圧縮機にそれをプロセス義務のために使用可能するために蒸気の潜熱の温度を増加するために頼る。利点はリサイクルされた蒸気の潜熱の現在の量と比較される必須の圧縮エネルギーが非常に小さいという事実にある。
蒸気高圧の精力的な性能は性能(警察官)の係数に表現される。警察官は圧縮機によって使用される純回復された熱およびエネルギーの比率を与える。この場合、純熱は水注入によって付加的な蒸気の収穫を含む蒸気の生産行う。典型的で経済的で、エネルギー効率が良い適用に3.5の最低の警察官がある。MVRのある適用に10の警察官がまた更により高いにある。
高い警察官のためのキー エレメントは次である:
絶対蒸気圧力の低い比率。最高の比率のための指針は6であるが、毎日の練習に比率は約3.である。
最低容量。指針は1時間あたりの蒸気の最低1トンである。圧縮の後の水注入。
特徴
省エネ:高い熱効率、省エネ、低負荷の消費、エネルギー消費の
1t水蒸発は約1/5から慣習的な蒸化器の1/3である。
環境保護:完全に蒸気ボイラへの依存を、機械蒸気高圧の蒸化器電気によって起動であることができる取り払いなさい。ボイラーなしで、石炭、わずか蒸気、わずか冷水を燃やす必要はあってはいけない。
作業費は低い:低負荷の消費が原因で、全蒸化器の操業費用は1/3だけから従来の蒸化器の1/2である。
小さい区域:システムに高く密な機械構造がある、従ってカバー区域は従来の蒸化器の50%よりより少しである。
穏やかな蒸発:低温の蒸発は、熱伝達の温度の相違低い、従ってシステムは量り易くない。
オートメーションの高度:オートメーション、作動すること容易な簡単な操作の高度。
1T水の蒸発によって計算される従来の蒸発装置によって比較される機械蒸気高圧MVRの蒸化器の消費
名前 | 蒸気 | 電力 | 総額(RMB) | ||
蒸発容量(kg/h) | 消費(t) | 費用(RMB) | 消費(kw) | 費用(RMB) | |
単一効果蒸化器 | 1.1 | 220 | 3 | 2.1 | 222.1 |
二重効果蒸化器 | 0.55 | 110 | 3 | 2.1 | 112.1 |
3つの効果の蒸化器 | 0.4 | 88 | 3 | 2.1 | 90.1 |
MVRの蒸化器 | 0.02 | 4.4 | 30 | 21 | 25.4 |
適用の区域
機械蒸気高圧は酪農業で最初にほとんど専ら使用された。次の年では、適用の区域は拡大され、今酪農業、醸造業、製糖業、塩の企業、パルプの企業、化学工業、アルコール企業等を含んでいる。
主義のフロー チャート

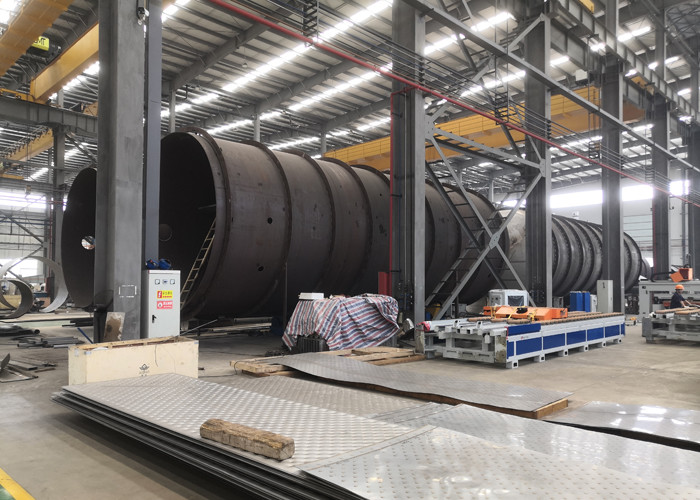

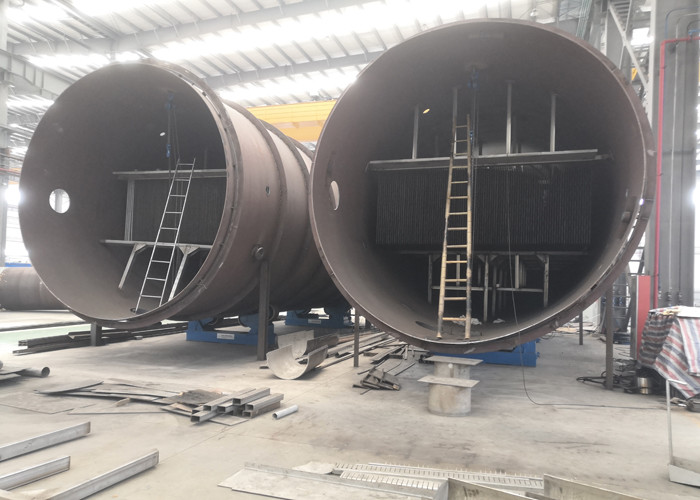

私達の研修会の場所
