黒液
黒液はパルプになることが完了した後クラフト パルプになるプロセスからの不用なアルコール飲料である。それは元の調理の無機要素および低下させた、分解された木製の物質のほとんどを含んでいる。後者は酢酸、ギ酸、多数のsaccharinic酸を他のカルボン酸（ナトリウムの塩としてすべて）、分解したヘミセルロース（特にキシラン）、他の部品をものメタノールおよび何百含んでいる。それは非常に複雑な混合物である。黒液は熱回復を最大にする回復ボイラーで燃える前に可能ように同様に高いに固形分集中されなければならない。粘着性は堅材の黒液より粘性で軟木の黒液が50%の上の集中と、急速に上がる。
MVRの技術
MVRの技術は熱する蒸気自体は水に凝縮するが蒸化器の二次蒸気を機械方法によって圧縮し、圧力および温度を増加し、エンタルピーを高め、次に沸騰の状態で供給の液体を保つために熱する蒸気として、使用されるべき送り返すことである蒸化器の加熱室に。多効果の蒸発の技術と比較されて、MVRの技術は圧縮し、すべての二次蒸気をリサイクルし、そして潜熱を回復する、従って多効果の蒸発の技術より省エネである。
MVRの技術の適用:
蒸発させた液体の集中が上がるおよび沸点がある特定の限界の内で、例えば上がるとき、蒸発させた黒い液体の集中が20%の下にあるとき、沸点は上げられた1.5以下℃ではない。
それは電気の価格が安い熱エネルギーが高い区域か企業で使用され。
2. パルプの黒液の蒸発の技術の適用
ムギのわらの蒸発を取って黒液を、MVRの技術の組合せの蒸発プロセス一例としてパルプにすれば多効果の蒸発は多効果の蒸発プロセスと比較された。細部は次の通りである。
2.1の主要な変数および蒸発の機構
結果は希薄な黒液の流動度が128.6t/hであることを、希薄な黒液の温度である70 ℃示す、希薄な黒液の集中は10%である、集中された黒液の集中は45%であり、蒸発水は100t/h.である。多効果の蒸発プロセスは5効果の蒸発の場所であり、結合された蒸発プロセスはMVRの前に集中+ 5効果の蒸発の場所である。

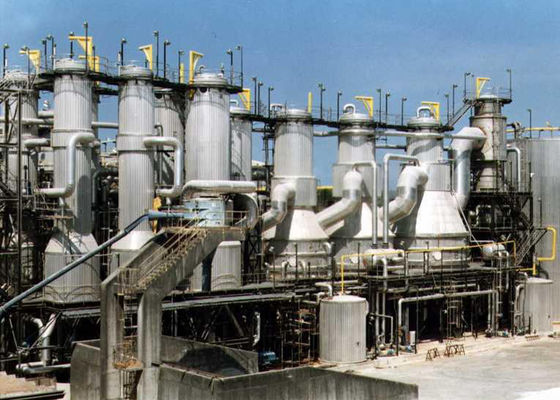

蒸発の植物は世界中の取付けで十分証明される。利用できるいろいろな構成およびモデルが–前蒸化器からmultiple-effect蒸発の列車への–最も挑戦的なパルプ製造所または流出する植物の蒸発の必要性を収容するためにある
multiple-effect蒸化器への主要な利点は高性能および信頼性のための証明された薄板の熱する表面の利用である。

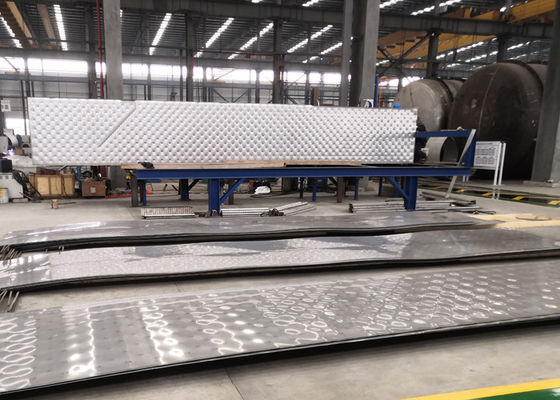

PP蒸発植物薄板
薄板蒸発の植物
薄板の熱する表面
1T水の蒸発によって計算される従来の蒸発装置によって比較される機械蒸気高圧MVRの蒸化器の消費
| 名前 | 蒸気 | 電力 | 総額（RMB） | ||
| 蒸発容量（kg/h） | 消費（t） | 費用（RMB） | 消費（kw） | 費用（RMB） | |
| 単一効果蒸化器 | 1.1 | 220 | 3 | 2.1 | 222.1 |
| 二重効果蒸化器 | 0.55 | 110 | 3 | 2.1 | 112.1 |
| 3つの効果の蒸化器 | 0.4 | 88 | 3 | 2.1 | 90.1 |
| MVRの蒸化器 | 0.02 | 4.4 | 30 | 21 | 25.4 |
汚れた凝縮物の一部分の統合された除去と蒸化器の管そして薄板の非常に能率的な凝縮物の分離は、きれいで、再使用可能な水を作り出す。アルコール飲料のメタノールは凝縮物から分かれて、メタノールの液化システムの補助燃料として回復される。
結晶化の技術は総合システムで使用される。エネルギーは結晶化プロセスのために蒸化器からの二次蒸気を使用することによって節約される。
単一の熱効果内のさまざまな熱源を最良供給およびエネルギー効率を提供している間独特な顧客の要求を満たす蒸発システムを保障するのに使用するために十分に統合された汚れた凝縮物の除去、最大限に活用されたアルコール飲料の配分および機能の使用。
生産の機能
