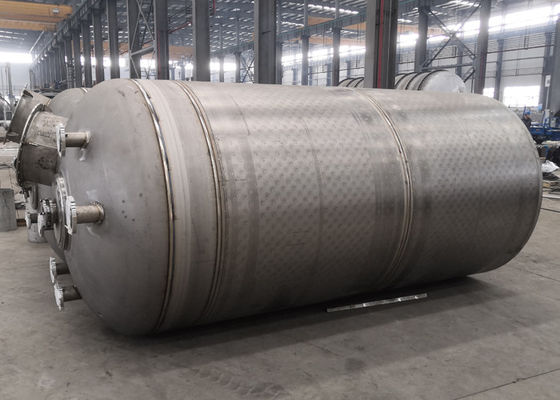

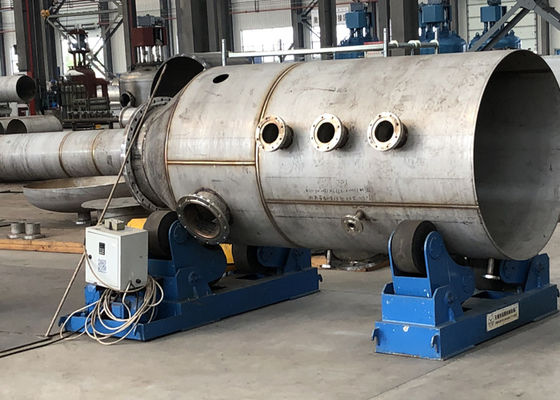

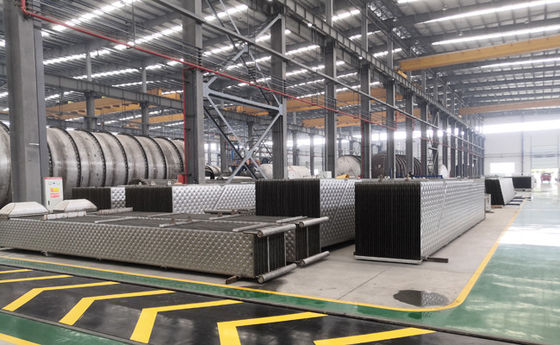

ペーパー パルプの間の黒液の蒸発の枕版の鋼鉄交換体
記述
近年、機械蒸気高圧(MVR)の技術の成熟と。この技術は排水処理(を含む化学パルプの黒液、APMP及びBCTMPおよびずっと他の化学機械パルプの廃水)、食品工業、海水の脱塩および他の分野で広く利用されている。
黒液
黒液romは13-18%TSに茶色の標準的な洗濯機普通ある。この含水量のほとんどは65%と80%TS間の回復ボイラーの有効な燃焼を、普通支えるために高く作り出すように十分な固体が付いている材料を蒸発しなければならない。
固体のこのレベルへの蒸発の間にfiberlineおよびrecausticizingの再使用を許可するために、さまざまな揮発部品(硫黄化合物、メタノール、等)はアルコール飲料から解放され、凝縮物から分かれていなければならない。この視点から、蒸発の植物は製造所内の"水工場"として実際に役立つ。黒液はまた、蒸発プロセスの間に、容解性の限界に達し、蒸発の植物と全体の回復島の作動容量を非常に限る蒸化器の熱伝達の表面のスケールとして沈殿できる無機化合物の相当な一部分を含んでいる。
蒸発
代表団:
水を分け、可燃性のプロダクト強い黒液を作成する弱い黒液の蒸発
蒸化器に起こる3つの主要なプロセスは次のとおりである:
黒いliquor+heat に 強い黒液+水+蒸気
凝縮物+蒸気 に きれいな+汚れた凝縮物+ NCG
黒液 に 黒液+石鹸(唯一の軟木)
Multi-effect蒸発の蒸気の消費
有効な数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
蒸気の消費 (tによってはt水が蒸気を発する) |
~1.04 | ~0.53 | ~0.36 | ~0.28 | ~0.23 | ~0.19 | ~0.17 | ~0.15 |

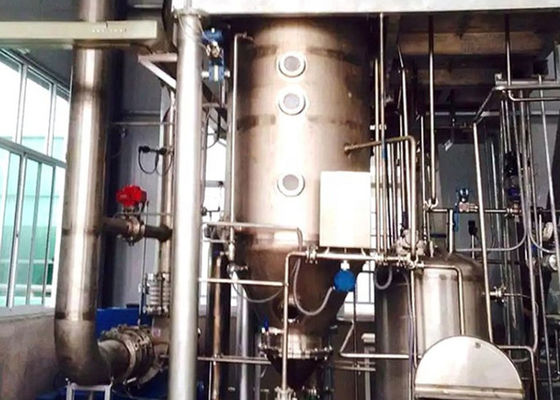

多数効果の蒸化器
黒液の蒸化器は反対側で循環する黒液からの水を蒸発させるのに熱伝達の表面の1つの側面の凝縮の蒸気(または蒸気)が付いている間接接触を使用する。すべての間接熱交換器と同じように、凝縮の蒸気と黒液間の熱貫流は基本的な関係によって支配される:
Q=Ux AxAT
この同等化では、熱流Qは達成することができる熱伝達の量を表す。示されていてので蒸化器内の凝縮の蒸気そして黒液間ので入って来る蒸気そして温度の差動を凝縮させるために、この熱流は総括伝熱係数Uの利用できる熱伝達区域Aの量に依存している。熱が表面積に(凝縮の蒸気の形で)加えられ、aがのその表面積を渡って確立されるときしかU、Aのどの減少でもまたは自由に直接Q. Evaporationの減少で起因するために起こらないことができる。
熱伝達のcoefficientUは熱伝達が蒸化器の作動条件の下のある特定の表面を渡って達成される率を表す。黒液の熱する表面、温度、集中および粘着性およびアルコール飲料内の乱れのレベルの材料そして質と変わるのは複素数である。熱伝達率は熱伝達の表面のスケールそして沈殿物、低い乱れおよびまた熱伝達の表面の終わりそして厚さによって不利に影響される。
多数効果の蒸化器(MEEs)は黒液サービスで常に使用される。蒸発の仕事を行うエネルギーの多数の有効な使用からの言葉の多数のeffectcomes。そのような構成では、生蒸気は付加的な蒸発が起こる効果をすぐに凝縮させるために送られる蒸気を発生させる最初の効果の蒸化器でだけ凝縮する。プロセスは発生させた蒸気が冷水を使用してコンデンサーで凝縮する最後の効果の蒸化器に達することまでそれから繰り返すことができる。
クラフトの製造所の蒸気の生成は重要な操業費であり、使用を節約するために全力はなされなければならない。蒸発の植物は圧倒的に弱い黒液からの水の取り外しのためのその蒸気の主要な消費者である。従って従って蒸化器の経済的な操作は数ofeffectsの蒸気からMEEで利用できる熱の多数の有効な使用に断定され。
MVRの技術の適用:
蒸発させた液体の集中が上がるおよび沸点がある特定の限界の内で、例えば上がるとき、蒸発させた黒い液体の集中が20%の下にあるとき、沸点は上げられた1.5以下℃ではない。
それは電気の価格が安い熱エネルギーが高い区域か企業で使用され。
パルプの黒液の蒸発の技術の適用
ムギのわらの蒸発を取って黒液を、MVRの技術の組合せの蒸発プロセス一例としてパルプにすれば多効果の蒸発は多効果の蒸発プロセスと比較された。細部は次の通りである。
2.1の主要な変数および蒸発の機構
結果は希薄な黒液の流動度が128.6t/hであることを、希薄な黒液の温度である70 ℃示す、希薄な黒液の集中は10%である、集中された黒液の集中は45%であり、蒸発水は100t/h.である。多効果の蒸発プロセスは5効果の蒸発の場所であり、結合された蒸発プロセスはMVRの前に集中+ 5効果の蒸発の場所である。
