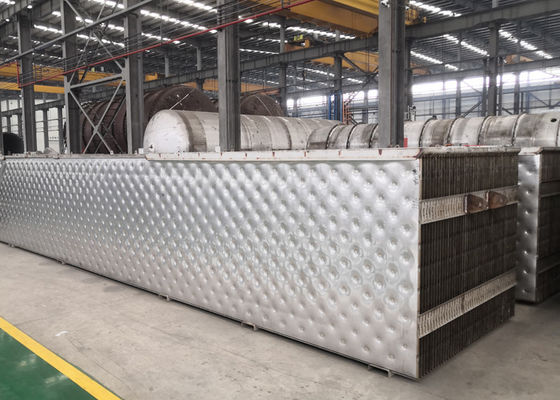

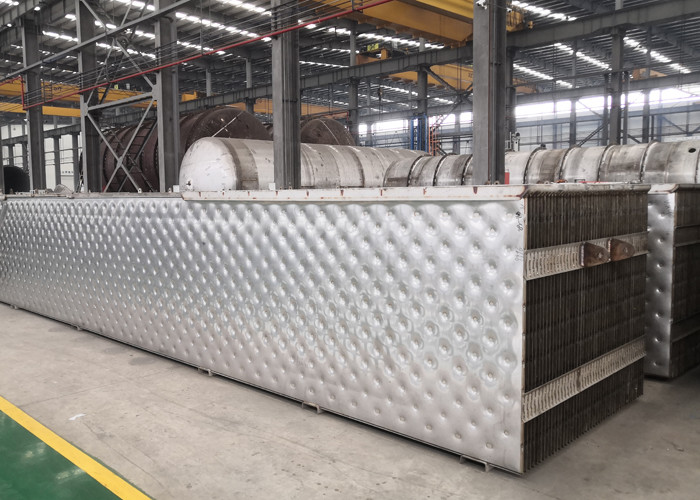

落下フィルム黒液蒸発器用の中国のピロープレートジャケット交換器
黒酒
黒液は、パルプ化が完了した後のクラフトパルプ化プロセスからの廃液です。それは、元の調理用無機要素のほとんどと、分解され溶解した木材物質を含んでいます.後者には、酢酸、ギ酸、サッカリン酸、その他多数のカルボン酸 (すべてナトリウム塩として)、溶解したヘミセルロース (特にキシラン)、メタノール、その他数百の成分が含まれます。非常に複雑な混合物です。パルプ 1 トンあたり、固形分 15% (約 10% の有機化学物質と 5% の無機化学物質) の黒液が約 7 トン生成されます。熱回収を最大化するための回収ボイラー. 粘度は濃度が 50% を超えると急速に上昇し、針葉樹の黒液は広葉樹の黒液よりも粘性が高くなります. 通常、黒液は 65% ～ 70% の固形分で燃焼されます.
蒸発装置
現在、黒液蒸発用に使用されている蒸発器装置には、次の 2 つの基本的なタイプがあります。
ライジングフィルム蒸発器
Long Tube Vertical (LTV) 蒸発器とも呼ばれるこの設計は、何十年にもわたって業界を支配しており、古い工場操業では依然として一般的な光景です。
流下膜 (FF) 蒸発器
この蒸発器の設計は、伝熱面としてチューブまたはプレートのいずれかに依存しています。酒は管内ユニットの内側で処理されますが、プレート設計では伝熱面の外側で処理されます。
比較
| 名前 | ピロープレートシリーズ | シェルアンドチューブ熱交換器 | 取り外し可能なプレート式熱交換器 | スパイラルプレート熱交換器 |
| 使用温度範囲 | <800℃ | <800℃ | <170℃ | <350℃ |
| 最大圧力 | <60 バー | <200 バー | <32 バー | <25 バー |
| 水への熱伝達率[W/m2・℃] | 3500 | 2700 | 5600 | 2000年 |
| 空気と水の熱交換の応用 | フィット | フィット | 合わない | 部分的なフィット |
| タンクまたは水への浸漬 | フィット | 部分的なフィット | 合わない | 合わない |
| タンクとリアクターの溶接 | 該当する | 適用できない | 適用できない | 適用できない |
| 既設リアクター等への搭載 | 柔軟なアプリケーション | 一部該当 | 適用できない | 適用できない |
| 全溶接構造 | 該当する | 該当する | 適用できない | 適用できない |
| 重度に汚染された液体およびその他の用途 | 該当する | 該当する | 一部該当 | 該当する |
| 単位面積あたりの重量 | 低い | 高い | 低い | 高い |
| 流下フィルム、凝縮器、蒸発器 | フィット | フィット | 部分的なフィット | 部分的なフィット |
黒液の蒸発は、黒液中の乾燥固形物を大幅に濃縮し、液を回収ボイラーで効果的に燃焼できるようにするため、化学的回収プロセスの重要な部分です。蒸留酒から除去された水は、工場で再利用できるように分離して処理することができます。これにより、新鮮な水の必要量が減り、廃液が減り、お金が節約されます。
ラメラ加熱面を備えた蒸発器と濃縮器は、製品の乾燥固形分、プラントの利用可能性、および凝縮液の品質を最大化しながら、最小限のエネルギーを使用して使用済み調理液または工場廃水を処理することに長けています。ラメラ加熱面は、本質的に非スケーリングです。これにより、ラメラ内でさまざまな熱源を使用できるようになり、ミルは最もエネルギー効率の高いプロセス接続を選択できるようになります。

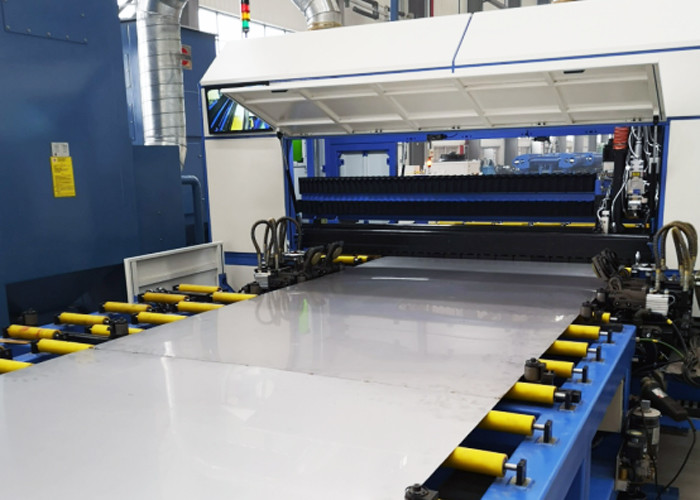

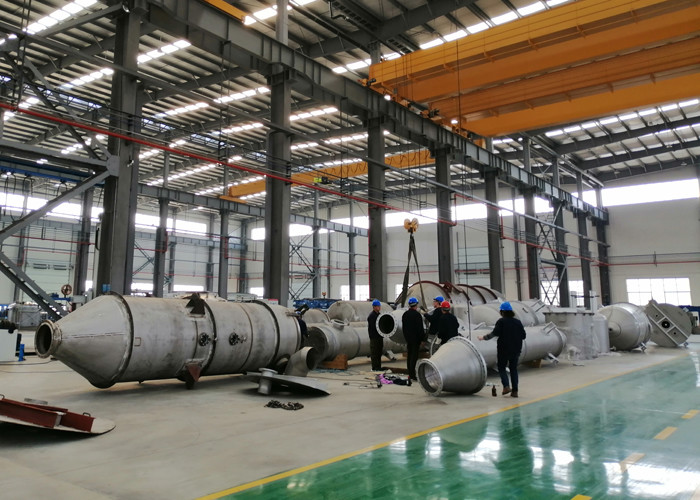

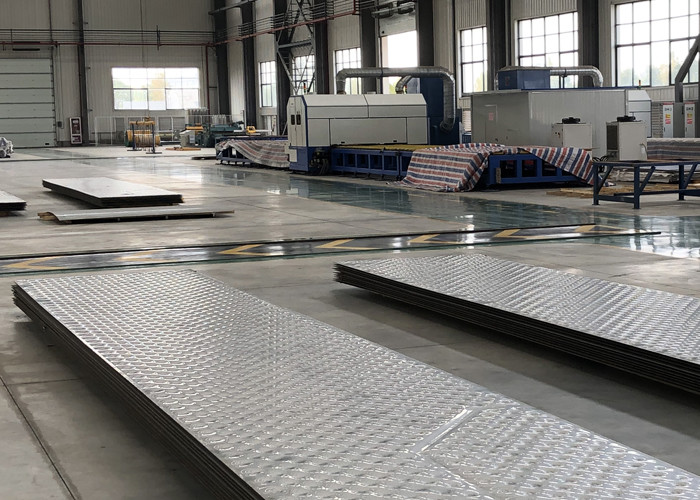

私たちの施設と証明書
