ペーパー パルプのための枕版の落下フィルムの黒液の蒸化器

高い乾燥した固体蒸発の挑戦の克服
黒液は有機性水の複雑な解決および無機部品である。この構成は製造所から製粉するために変わる従って蒸発システムはオペレーティング パラメータの広い範囲上の設計で適用範囲が広くなければならない。それが集中される時黒液の変更の物理的性質かなり。集中された黒液にこれらの特徴がシステム設計でを説明されなければ汚染に重要な問題を起こすことができる高い粘着性がある。

システムは装置のinternalsの洗浄し、クリーニングのための最低のダウンタイムの最も高い乾燥した固体プロダクトを作り出すために結晶化の技術を用いる。選択として、粘着性を、および黒液のカルシウムを非活動化させるためのシステムは蒸発の植物に量ることを防ぐように減らすためにアルコール飲料を扱うためのシステム直接統合することができる。

フィルム落下（FF）の蒸化器

この蒸化器の設計は熱伝達の表面として管か版に頼る。アルコール飲料はsのintubular単位の内部で版の設計の熱伝達の表面の外側で処理される。

FFの蒸化器はアルコール飲料の定義された容積が発熱体の上に絶えず再循環するアルコール飲料の油溜めから成っている

配分装置は、普通ある設計の皿かスプレー ノズル、そして全体の熱する表面上のアルコール飲料の流れを配る。管状の単位の穴か版の単位のためのスロットはアルコール飲料がtubesheetか版に落ちるように置かれる。配分のofliquorはこのタイプの設計のための重大な考察であり、皿およびtubesheet （または版の要素両方）完全に水平でなければならない。

配分装置の後で、アルコール飲料の薄膜はアルコール飲料の油溜めに戻って下り熱する表面および流れにpartally蒸発している間確立される。熱移動率は落下フィルムを使用してアルコール飲料以来の上昇のフィルムの設計上の設計が熱する表面に乱流によって下るとき、高い濃度でかなりよりよい、特に。どのアルコール飲料の予熱条件でもまた落下フィルムの設計で効率的に達成される。

利点
減らされた費用のためのエネルギー効率
結晶化の技術を使用して最高供給の最も高い乾燥した固体アルコール飲料
蒸気の最少量を使用して最もきれいで再使用可能な凝縮物
最も低い蒸気および電力消費
自動クリーニング式
non-solubleスケーリングを容認しなさい

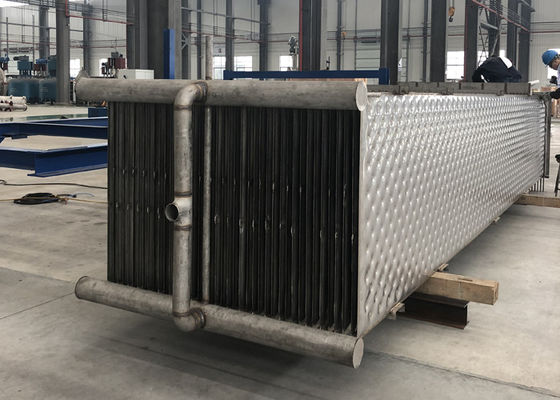

単一シートの規格限界:
1。幅は2mおよび長さがより少しより9mであるよりより少しである
2。版のグループは各々の単一の版の溶接によって組み立てられ、サイズは設計の品質に従ってある場合もある。
3。版間の間隔は25のmmより大きいために推薦される
4.きれいな媒体（ガス/液体国家）は版の外で版および独創的な媒体の中で使用することができる使用することができる。
5.板材の選択:炭素鋼/ステンレス鋼/チタニウムの合金。
6.版の圧力軸受け:圧力軸受けは20のkg一般におよび最高の40-50のkgである版ポイントの整理に従って定められる。

注:作動中の要された推定:蒸気150rmb/tの電気0.6のrmb/KWHの水0.5rmb/t。

結合された蒸発のプロセス用機器の投資は増加した:蒸化器（2500のM2） 375x10000 RMB;MVRの圧縮機400x10000rmb、総775x10000 RMB

結合された蒸発プロセスの年次操業費用減少:3672-2115 = 1557 （10000RMB）

結合された蒸発プロセスの投資の増加の回収期間:755 ÷ 1557=0.5year

それはことができる100t/hのスケールを一例として取って、結合された蒸発プロセスが年半分のの高められた投資を回復できるおよびかなりの経済的な利点との保存1557 （10000 RMB）毎年将来見る。
