ペーパー パルプからの黒い廃水のための枕ジャケット シート交換体
レーザ溶接の熱伝達の版:
熱伝達の版は自動レーザ溶接によって形成プロセスなされ。その特別な枕構造は流動形態に最もよい乱流の州をし、有効な熱伝達を達成し、そして塵の抵抗、高温および高圧抵抗の容易なクリーニングの特徴が等ある。
熱伝達の版の原則:

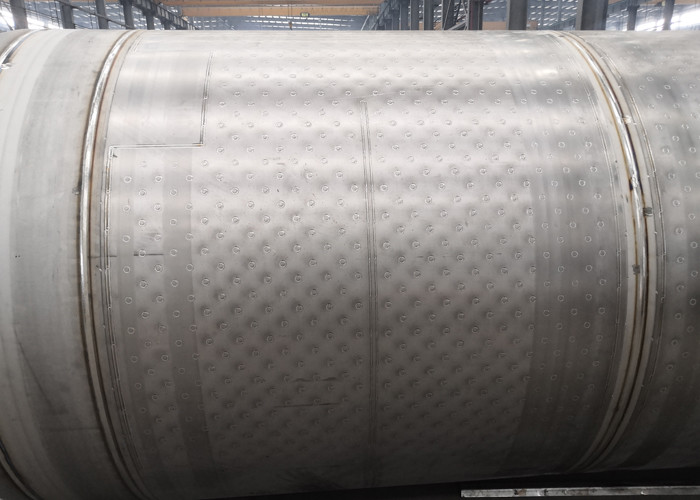

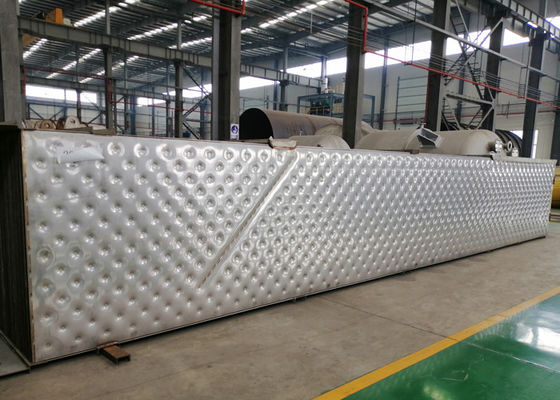

熱伝達の版はレーザ溶接 プロセスによって完全に溶接される、中間区域は枕パターンの完全である2つの薄い版から成り、;プロセスを形作った後、枕定形キャビティは熱伝達の版の中で形作られる。枕設計は優秀な乱れを作成し、self-supporting構造を提供する。実用化では熱伝達の効果を最大限に活用するために版の液体の熱伝達の版、流れ速度および流動度を出入りして液体のインターフェイス位置を調節し、制御するように、付加的な溶接道は頻繁に熱伝達の版で、加えられる。
黒液はパルプになることが完了した後クラフト パルプになるプロセスからの不用なアルコール飲料である。それは元の調理の無機要素および低下させた、分解された木製の物質のほとんどを含んでいる。後者は酢酸、ギ酸、多数のsaccharinic酸を他のカルボン酸(ナトリウムの塩としてすべて)、分解したヘミセルロース(特にキシラン)、他の部品をものメタノールおよび何百含んでいる。それは非常に複雑な混合物である。15%の固体の黒液の約7トン(全体固体が付いている約10%の有機性化学薬品そして5%の無機化学薬品はパルプの1トンあたり作り出される。黒液は熱回復を最大にする回復ボイラーで燃える前に可能ように同様に高いに固形分集中されなければならない。粘着性は堅材の黒液より粘性で軟木の黒液が50%の上の集中と、急速に上がる。黒液は通常65%-70%固形分で発射される。

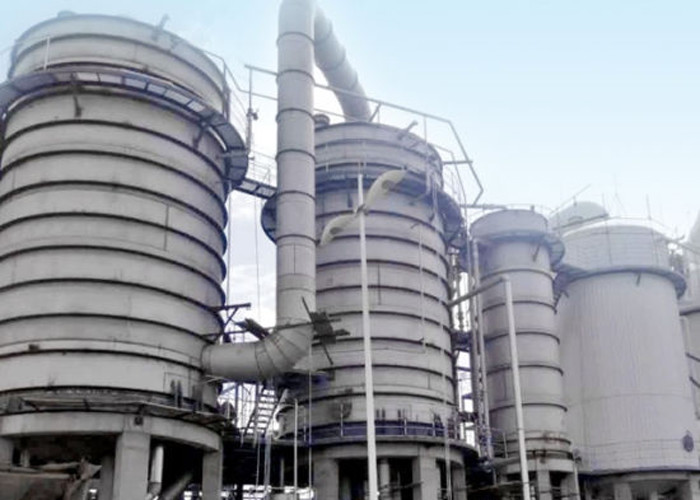

黒液の蒸発
パルプになることから回復される黒液は14-17%の分解された固体を含んでいる
これらの固体はダイジェスターに白いアルコール飲料に加えたあった約1/3ので無機化学薬品構成される
木から得られる有機性化学薬品の残りの2/3成るため
黒液は60%の固体の上にに補足の燃料なしで燃えるように集中されなければならない
項目 | 5つの効果の場所 | 結合された蒸発プロセス | ||
前のMVRの集中 | 5効果の蒸発の場所 | |||
蒸発水(t/h) | 100 | 64.28 | 35.72 | |
入って来る集中(%) | 10 | 10 | 20 | |
集中(%) | 45 | 20 | 45 | |
蒸化器区域(㎡) | 10000 | 8500 | 4000 | |
コンデンサー区域(㎡) | 800 | / | 300 | |
消費 | 蒸気(t/h) | 25 | / | 9 |
電気(kWh/h) | 500 | 1600 | 180 | |
水(t/h) | 900 | / | 350 | |
運営費用 | RMB/hour | 4500 | 960 | 1633 |
RMB/T水蒸発容量 | 45 | 25.93 | ||
RMBx10000/日 | 10.8 | 6.2 | ||
RMBx10000/年(340days) | 3672 | 2115 |
最もきれいな凝縮物
汚れた凝縮物の一部分の統合された除去と蒸化器の管そして薄板の非常に能率的な凝縮物の分離は、きれいで、再使用可能な水を作り出す。アルコール飲料のメタノールは凝縮物から分かれて、メタノールの液化システムの補助燃料として回復される。
有効な塩化物およびカリウムの取り外し
結晶化の技術は総合システムで使用される。エネルギーは結晶化プロセスのために蒸化器からの二次蒸気を使用することによって節約される。
最良のエネルギー効率
単一の熱効果内のさまざまな熱源を最良供給およびエネルギー効率を提供している間独特な顧客の要求を満たす蒸発システムを保障するのに使用するために十分に統合された汚れた凝縮物の除去、最大限に活用されたアルコール飲料の配分および機能の使用。
工程
