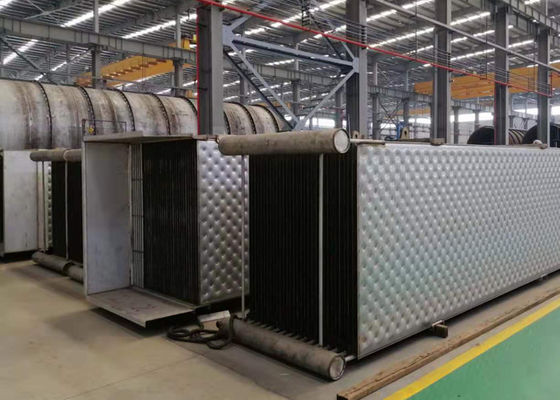

ペーパー生産の黒液のための枕版のステンレス鋼のevaopration

ペーパー生産の黒液のための枕版のステンレス鋼のevaopration

導入

茶色の標準的な洗濯機からの弱い黒液（WBL）は13-18%TSに普通ある。この含水量のほとんどは65%と80%TS間の回復ボイラーの有効な燃焼を、普通支えるために高く作り出すように十分な固体が付いている材料を蒸発しなければならない。

固体のこのレベルへの蒸発の間にfiberlineおよびrecausticizingの再使用を許可するために、さまざまな揮発部品（硫黄化合物、メタノール、等）はアルコール飲料から解放され、凝縮物から分かれていなければならない。この視点から、蒸発の植物は製造所内の"水工場"として実際に役立つ。黒液はまた、蒸発プロセスの間に、容解性の限界に達し、蒸発の植物と全体の回復島の作動容量を非常に限る蒸化器の熱伝達の表面のスケールとして沈殿できる無機化合物の相当な一部分を含んでいる。

黒液の固有の複雑な構成は蒸化器のための複数の相互依存の設計の品質に翻訳する:

蒸発の植物は効率的に黒液の蒸発のための熱を移さなければならない。

それは熱伝達の表面のスケール形成を避けている間そうしなければならない。

従って蒸発の植物はまた小分けしパルプ製造所およびrecausticizing区域の必要性を満たすためにcleancondensateを十分に作り出さなければなり製造所の淡水の取入口を非常に減らす。

揮発部品およびNCGsは焼却によって安全な処分のために取除かれ、調節されなければならない。

蒸化器装置

今日2つの基本的なタイプの黒液の蒸発のためのサービスの蒸化器装置がある:

上昇のフィルムの蒸化器

また長い管の垂直（LTV）蒸化器として参照されて、この設計は長年に渡る企業を支配し、より古い製造所操作によく見掛ける情景に残る。

フィルム落下（FF）の蒸化器
この蒸化器の設計は熱伝達の表面として管か版に頼る。アルコール飲料はsのintubular単位の内部で版の設計の熱伝達の表面の外側で処理される。

FFの蒸化器はアルコール飲料の定義された容積が発熱体の上に絶えず再循環するアルコール飲料の油溜めから成っている
配分装置は、普通ある設計の皿かスプレー ノズル、そして全体の熱する表面上のアルコール飲料の流れを配る。管状の単位の穴か版の単位のためのスロットはアルコール飲料がtubesheetか版に落ちるように置かれる。配分のofliquorはこのタイプの設計のための重大な考察であり、皿およびtubesheet （または版の要素両方）完全に水平でなければならない。
配分装置の後で、アルコール飲料の薄膜はアルコール飲料の油溜めに戻って下り熱する表面および流れにpartally蒸発している間確立される。熱移動率は落下フィルムを使用してアルコール飲料以来の上昇のフィルムの設計上の設計が熱する表面に乱流によって下るとき、高い濃度でかなりよりよい、特に。どのアルコール飲料の予熱条件でもまた落下フィルムの設計で効率的に達成される。

コンセントレイター

この専門用語は蒸化器の設計のクラスをとりわけ設計した高い濃度で黒液の処理と関連付けられる2つの問題を扱うために示す:

アルコール飲料からの過飽和部品の1.Precipitation

ある時点で、普通50-55%TSのまわりで、水溶性の硫酸塩および炭酸塩ナトリウムの塩は容解性の限界を超過し、蒸発する黒液から沈殿し始める。複塩のburkeiteはdicarbonate、別のナトリウムの複塩が、容解性の限界にあとで達する間、この沈殿物プロセスの60%TS.Controlのまわりで集中プロセスで、沈殿するべき第1である結晶化問題であり、これらの塩がアルコール飲料の大部分で形作るように蒸発装置がクリスタライザーとして設計されているようにない要求し高い濃度を達成することは熱伝達の表面のスケールとして。

2. 高いアルコール飲料の粘着性

集中の増加として、黒液のニュートン液体からの粘性疑似プラスチック液体へのrheological行動の変更非常に。そのような高い粘着性はコンセントレイター（低いそれ故にレイノルズ数の低い乱れ）の悪い熱伝達に翻訳したりしかしまたアルコール飲料の大部分内の結晶成長に障害を表す。さらにボイラー、また適切な噴霧パターンにアルコール飲料をポンプでくむ機能を維持しなければ、集中されたアルコール飲料の貯蔵は、特によく75%TSの上で、加圧タンクにあることをならないかもしれない。これらの粘着性の問題を扱うためには、黒液のコンセントレイターは大幅に高温で普通作動し、さまざまな作動条件の下のアルコール飲料の温度の適切な制御は50%の粘着性の減少にアルコール飲料の温度のただの20の°Fの増加として設計の重大な変数に時として翻訳できるなる。

高温の操作はアルコール飲料で現在のカルシウム有機性複合体の故障を高め、その結果、熱伝達の表面の炭酸カルシウムの沈殿物の危険は大幅に高められる。アルコール飲料の無水ケイ酸およびシュウ酸塩の塩のような他の水の不溶解性の混合物の沈殿物は、もしあればまたコンセントレイターの単位のスケーリングの危険性を高めるこれらの高温で、起こることができる。

コンセントレイター前のアルコール飲料の熱処理はアルコール飲料の粘着性に責任がある長いリグニンおよび他の有機化合物の熱分解によって永久にアルコール飲料の粘着性を減らすことができる。そのような処置は高圧および温度で作動する連続的なリアクターで普通起こる（350°F）の上で。最高の粘着性の減少を達成するために30にリアクターの滞在時間の分は提供されなければならない。

落下フィルムのコンセントレイターは実際にFFの蒸化器の設計のサービスが上で論議した高い固体のための適応である。蒸発がアルコール飲料の内で成長する高い過飽和レベルの発熱体の結果内のアルコール飲料のフィルムから起こるところ、元来、FFのコンセントレイター。これは穏やかな結晶成長よりもむしろ余分な水晶核形成による自由なスケール形成で起因できる。

FFのコンセントレイターの設計は実際に形作る前に差し込むことに否定的に容量か鉛に影響を与えることができるより速い熱する表面のスケール形成を制御するように、むしろそのようなスケールを取除く平均を提供するように試みないし。版および管状要素の単位との速い転換の設計、一般的なこの作戦に絶えず多数のコンセントレイター ボディ（か同じボディ内の部屋を）プロダクト アルコール飲料動かし、位置をの間の洗浄することによって、頼る。

1T水の蒸発によって計算される従来の蒸発装置によって比較される機械蒸気高圧MVRの蒸化器の消費

詳しいイメージ

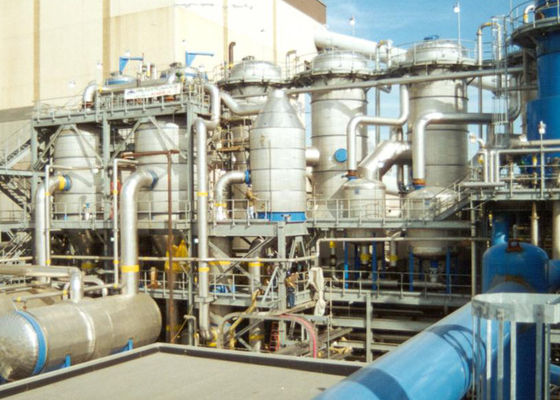

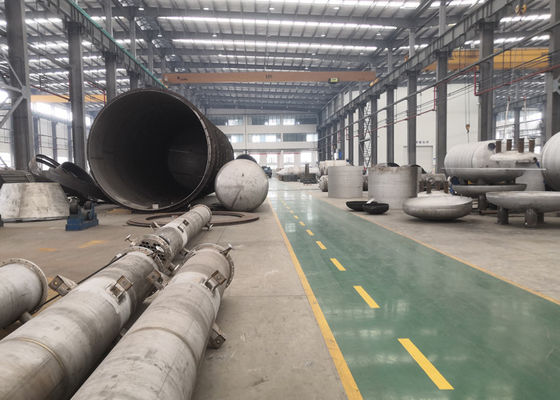

設備映像
