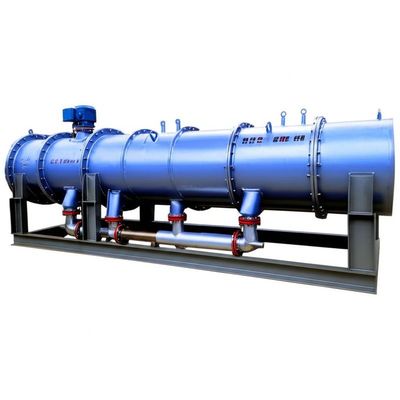

管型交換器用 MVR蒸発器用 強制循環装置
MVR管状の落下フィルム蒸発機
動作原理と特徴:
材料は,熱交換器の上部管箱から,予熱器で予熱された後に追加されます.液体配送器を通して,材料は,各熱交換管に分散されます.熱交換管の内壁に沿って均質な液体フィルムが作られます下流する過程で,チューブ内の液体のフィルムは,殻側にある加熱蒸気によって加熱され,沸騰し,下流しながら蒸発する.物質は熱交換管の下部で二次蒸気と濃縮液体に変換二次蒸気がガス液体分離器に入ると,濃縮液体は下部のパイプボックスに落ちます.
MVRの落下フィルム蒸発器の特徴は次のとおりです
1溶液は高熱伝達係数を持つ単方向蒸発器でフィルム状に流れる.
2面積は小さい
3. 熱感のある材料では,それは1つのパス材料にでき,材料保持時間が短く,材料の劣化を引き起こすことは容易ではありません.
4低エネルギー消費
5液体の保持が小さく,自動洗浄が容易です.
MVR 落下フィルム蒸発システムは,材料の濃縮と塩結晶の前濃縮に適しています.それは粒子がなく材料を蒸発するのに適しています.スケールしやすくないし粘度が低い特に熱に敏感な材料では
主要な特徴:
MVR蒸発器の省エネ技術は,最も先端な国際蒸発器技術であり,少量の活気蒸気のみを必要とします (通常の動作中に,熱蒸気はほとんど必要ない)事業運営コストを大幅に削減し 環境汚染を軽減します
コンプレッサー供給熱源を採用したため,従来の蒸発器と比較して温度差はほとんどなく,適度な蒸発を達成できます.製品品質が大幅に向上し,汚れを減らす.
必要なコンデンサーは不要で,小型コンデンサーのみが必要で,構造とプロセスは非常にシンプルで,完全に自動操作,連続運転,安全性,信頼性があります.
この蒸発器の内部システムは,CIPのクリーンパイプラインで装備されており, 場所がクリーンで操作が簡単で,死角がない状態を実現できます.
この蒸発器で低温 (50~100°C) で液体物質を蒸発させることができます.液体物質は均質で,流動材料がないので,コク化が容易ではありません.材料の加熱デナチュレーションは最小限です.
100%リサイクルされた二次蒸気潜熱を使用し,活蒸気を完全に避けるため,使用された蒸気量は大幅に減少しました.低温蒸発を達成するために,熱に敏感な材料で真空ポンプを使用することができます蒸発温度が最低50°Cで,真空下で絶対圧に近い状態で蒸発できます.
単純な自動化とプロセス制御 落下フィルム蒸発機は,真空度,供給容量,濃度,液体の保持量が少ないため処理能力は100T/hまでで,その利点には,小さな足跡,コンパクトな設計,安定した動作などがあります..
メカニカル蒸気再圧 MVR 1Tの水を蒸発して計算した伝統的な蒸発装置と比較して蒸発器の消費量
名前 | 蒸気 | 電力 | 総コスト (RMB) | ||
蒸発容量 (kg/h) | 消費量 (T) | コスト (RMB) | 消費量 (kW) | コスト (RMB) | |
単効蒸発機 | 1.1 | 220 | 3 | 2.1 | 222.1 |
二重効果蒸発機 | 0.55 | 110 | 3 | 2.1 | 112.1 |
3つの効果蒸発機 | 0.4 | 88 | 3 | 2.1 | 90.1 |
MVR蒸発機 | 0.02 | 4.4 | 30 | 21 | 25.4 |
作業原理の図
製品詳細
