蒸気のジェット機 ポンプを搭載する高く有効なTVRのステンレス鋼の蒸化器TVRの蒸留塔の産業規模
TVRの蒸化器
TVRの蒸化器は蒸気分離器からの蒸気の部分recompressに熱蒸気高圧を使用し、蒸気と第一段階を熱するために混合する。
TVRの蒸化器のためのプロセス
熱蒸気高圧(TVR)は蒸気と蒸気分離器そしてそれを混合することからの蒸気の部分をリサイクルする1つ以上の段階を渡ってイジェクターの中/高圧力蒸気の利用によって普通起こる。この混合物は最初の蒸発の段階の熱することのために使用される。
TVRの蒸化器のための蒸気の消費は高圧が起こる段階の数によってkg水蒸発ごとの蒸気およそ0.3 - 0.07 kgのの間で変わる。
この設計は蒸気の熱くする設計よりより少なく高価な機械類をまっすぐに提供するが、原動力となる蒸気圧力を要求する。
熱の圧縮機
熱の圧縮機は使用のための不用な蒸気を他の所で捕獲することおよびrecompressingによって熱エネルギーをリサイクルするように設計されている。
熱の圧縮機は、イジェクターのような、可動部分を備えていない。機械設計は蒸気室、ノズルのホールダー、ノズルおよび拡散器から成っている。
熱の圧縮機は蒸気室に入り、ノズルを通って拡大する原動力となる液体のように高圧蒸気を、使用する。
高速度の蒸気は液体が結合される混合室にそれから不用な蒸気を、引きずる。
混合された液体はを通した即時圧力にそれから逆のノズルとして機能するエネルギーに圧力をかけるために速度エネルギーを再変換する拡散器、recompressed。
熱の圧縮機は食糧、石油、化学薬品、力および製紙業の適用のために設計されている。熱高圧は酪農場およびジュース工業で普通集中プロセスの間に蒸化器からの蒸気を取り戻し、再使用するために適用される。
すべての熱の圧縮機はカスタム設計され、私達の顧客の厳しい指定に合うために性能はテストした。
熱の圧縮機熱回復システムについての詳細を学び、あなたの特定のプロセスか適用を論議することは、私達に連絡して自由に感じる。
特徴
わずか蒸発エネルギーだけ生蒸気の形で使用されなければならない。
低い投資費用。
既存の植物の耐震補強は可能である。
さまざまな適用のために適した。
変形
蒸気の消費を減らす段階の数の増加。
塩の分離の有無にかかわらず。
異なった予備加熱の概念。
混合するか、または復水器の残りの蒸気の凝縮。
別の蒸化器のためのパフォーマンス比較 | ||||
項目 | 単一効果蒸化器 | 多重効用缶 | TVRの蒸化器 | MVRの蒸化器 |
エネルギー消費 | エネルギー消費は他がの1ton水理論の1Ton蒸気を消費するより大いに高い | 比較的エネルギー保存 | 従来の多重効用缶の基盤、1つのより多くの効果加えられたが、運転された高圧蒸気は必要とした | 蒸化器のための省エネ技術、しかし10-40kwhパワー消費量 |
床面積 | 小さい | 大きい | 大きい | 小さい |
エネルギー源 | 蒸気及び力、必要性の蒸気管ネットワークおよびボイラー | 蒸気及び力、必要性の蒸気管ネットワークおよびボイラー | 蒸気及び力、必要性の蒸気管ネットワークおよびボイラーは、高圧蒸気を必要とする。 | 電気は、管ネットワーク、すべてのclose-loop循環システムを必要としない |
自動性 | 半自動 | フル オートマチック操作、連続的な蒸発 | フル オートマチック操作、連続的な蒸発 | フル オートマチック操作、連続的な蒸発 |
働き主義のデッサン

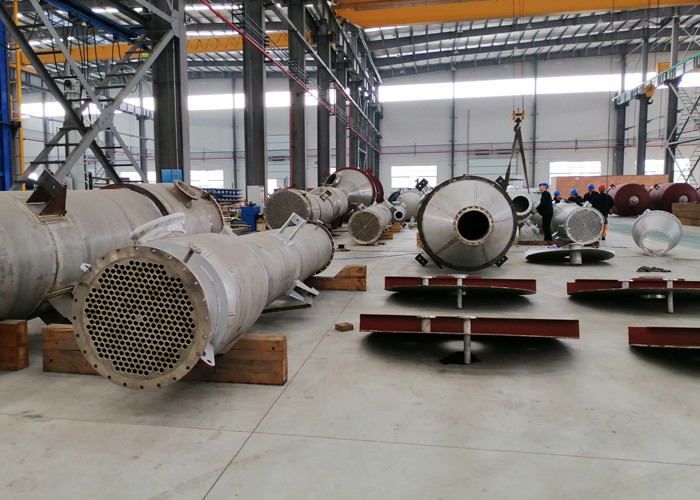

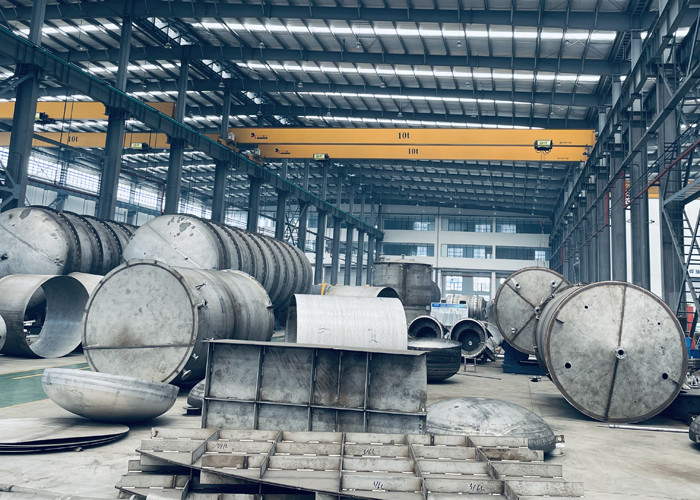

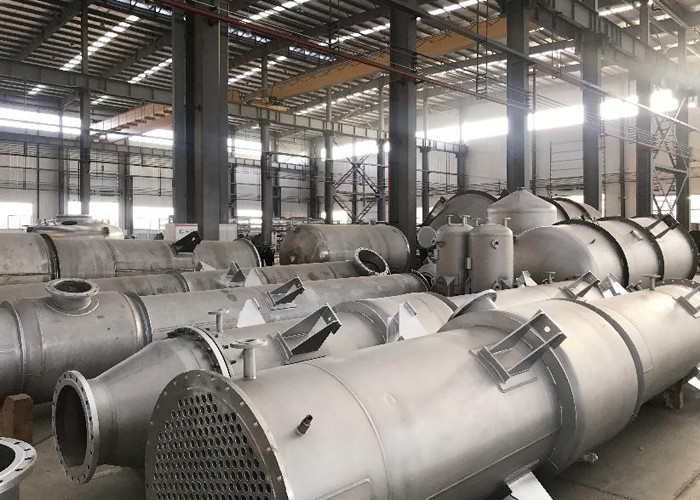

研修会の場所
