高効率のTVRステンレス鋼蒸発器TVR蒸留柱 蒸気ジェットポンプ付き産業用スケール
TVR蒸発機
TVR蒸発機は熱蒸気再圧力を用いて,蒸気分離器から蒸気の一部を再圧縮し,蒸気と混ぜて第一段階を熱します.
TVR蒸発器のプロセス
Thermal Vapour Recompression (TVR) normally takes place across one or more stages by utilizing medium or high pressure steam in an ejector which recycle a portion of the vapour from the vapour separator and mixing it with the steamこの混合物は,最初の蒸発段階の加熱に使用されます.
TVR蒸発器の蒸気消費量は,再圧縮が起こる段階の数に応じて,約0.3〜0.07kgの蒸気/kgの水蒸発によって異なります.
この設計では,直線蒸気熱設計よりも安価な機械が用意されていますが,モーター蒸気圧が必要です.
熱圧縮機
熱圧縮機は,他の場所での使用のために廃棄蒸気を捕獲し再圧縮することによって熱エネルギーをリサイクルするように設計されています.
熱圧縮機は,噴射機と同様に動く部品がない.機械的な設計は,蒸気箱,ノズルホルダー,ノズル,および拡散器で構成されている.
熱圧縮機は高圧蒸気を動力液として使用し,蒸気箱に入り,ノズルを通って膨張する.
高速蒸気は廃棄蒸気を混ぜ合わせの室に運び込み 液体を組み合わせます
混合液は,ディフューザーを通して直接圧縮され,逆方向のノズルとして作用し,速度エネルギーを圧力のエネルギーに再変換します.
熱圧縮機は,食品,石油,化学,電力,紙産業のアプリケーションのために設計されています.熱再圧縮は,通常,濃縮プロセス中に蒸発機からの蒸気を回収し再利用するために,乳製品およびジュース産業で使用されます..
すべての熱圧縮機は 客の厳格な仕様を満たすために オーダーメイドで設計され 性能テストされています
熱コンプレッサー熱回収システムについてもっと知りたいなら,あなたの特定のプロセスやアプリケーションについて議論するには,私達に連絡してください.
特徴
蒸発エネルギーのほんの一部が活気蒸気として使用される必要があります.
低投資コスト
既存の工場の改装も可能です.
様々な用途に適しています
バリアント
蒸気消費を減らすために段階の数を増やす.
塩分別があるか否か.
異なる予熱概念
混ぜ合わせ器や表面冷凝器に余分な蒸気を凝縮する.
| 業績比較 について 異なる蒸発器 | ||||
| ポイント | 単効蒸発機 | 多効果蒸発機 | TVR蒸発機 | MVR蒸発機 |
| エネルギー消費 | 1トンの水は理論上 1トンの蒸気を消費する | 比較的にエネルギー節約 | 伝統的な多効果蒸発機をベースに,もう1つの効果が追加されましたが,より高圧蒸気駆動が必要でした | 蒸発器の最も省エネの技術ですが 10-40kwhの電力消費 |
| 床面積 | 小さいもの | 大きい | 大きい | 小さい |
| エネルギー源 | 蒸気と電力,蒸気パイプネットワークとボイラーが必要です | 蒸気と電力,蒸気パイプネットワークとボイラーが必要です | 蒸気と電力 蒸気パイプネットワークとボイラー 高圧蒸気が必要です | 電気,パイプネットワークを必要としない,すべての閉ループ循環システム |
| 自動化 | 半自動 | 全自動操作,連続蒸発 | 全自動操作,連続蒸発 | 全自動操作,連続蒸発 |
作業原理の図

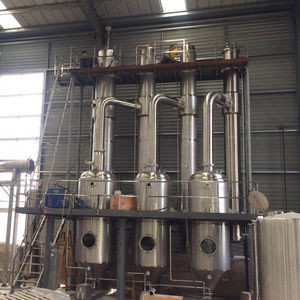

ワークショップサイト
