自動熱蒸気高圧TVRの蒸化器
TVRの蒸発および集中装置
加熱室の熱源として二次蒸気のrecompressの部品にTVRのヒート ポンプを使用するのは蒸発の集中の結晶化装置である。
0.7MPaの上の飽和蒸気の安定した供給のための供給の条件は要求される。
TVRの性能は蒸気のセービングの効果と直接関連している、従って保証された操作の性能のプロダクトを使用することは必要である。
TVRの質そして性能が粗末なら、蒸気の救う効果は明らかではないし、騒音および振動のために傷つくことは容易である。
プロセス記述
解決は凝縮物と予備加熱され、蒸発回路を書き入れる。ここにそれは循環された解決と混合し、ヒーターH.であたたまる。蒸化器Vでは、解決を沸騰の温度に冷却している間溶媒(水)は蒸発する。生じる蒸気蒸気は蒸気の助けによって蒸気のジェット機 ポンプによって高圧および温度レベルに循環された解決を熱するために熱媒体として使用することができるように、圧縮される。余分な蒸気は凝縮する。塩が植物で結晶すれば、それ以上の蒸発は水晶が形作られるほどまでに解決を集中する。お好みであれば、懸濁液の水晶は解決からそして分かれて、乾燥することができる。
特徴
わずか蒸発エネルギーだけ生蒸気の形で使用されなければならない。
低い投資費用。
既存の植物の耐震補強は可能である。
さまざまな適用のために適した。
ハイライト
長い高い衛生学の標準が原因で契約量
証明された技術
十分に清掃可能(設置されているクリーニング)
TVRの蒸化器
水蒸発容量(T/h)
1.2、1.5、2.4、3,3.6、4,5,6,6.5、8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......
この装置はTVPの蒸気のヒート ポンプ、暖房の管、蒸発の部屋、コンデンサー、真空ポンプ、循環の排出ポンプおよび操作のプラットホームで構成される連続的な集中装置である。それは食糧、薬剤、化学、生物工学、環境工学、不用な液体の回復および他の企業の集中のために適しているである。この装置は多くのエネルギーを節約するためにTVRのヒート ポンプの技術を、採用する。TVRのヒート ポンプを加えることは1つのより多くの効果と同等のエネルギーを、少なくとも節約できる4効果+ TVRのすなわち、蒸気の消費は5効果のそれと基本的に同じである。
別の蒸化器のためのパフォーマンス比較 | ||||
項目 | 単一効果蒸化器 | 多重効用缶 | TVRの蒸化器 | MVRの蒸化器 |
エネルギー消費 | エネルギー消費は他がの1ton水理論の1Ton蒸気を消費するより大いに高い | 比較的エネルギー保存 | 従来の多重効用缶の基盤、1つのより多くの効果加えられたが、運転された高圧蒸気は必要とした | 蒸化器のための省エネ技術、しかし10-40kwhパワー消費量 |
床面積 | 小さい | 大きい | 大きい | 小さい |
エネルギー源 | 蒸気及び力、必要性の蒸気管ネットワークおよびボイラー | 蒸気及び力、必要性の蒸気管ネットワークおよびボイラー | 蒸気及び力、必要性の蒸気管ネットワークおよびボイラーは、高圧蒸気を必要とする。 | 電気は、管ネットワーク、すべてのclose-loop循環システムを必要としない |
自動性 | 半自動 | フル オートマチック操作、連続的な蒸発 | フル オートマチック操作、連続的な蒸発 | フル オートマチック操作、連続的な蒸発 |

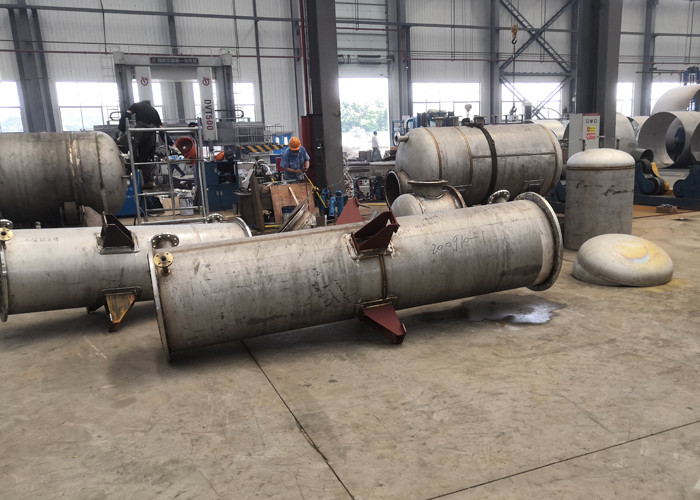

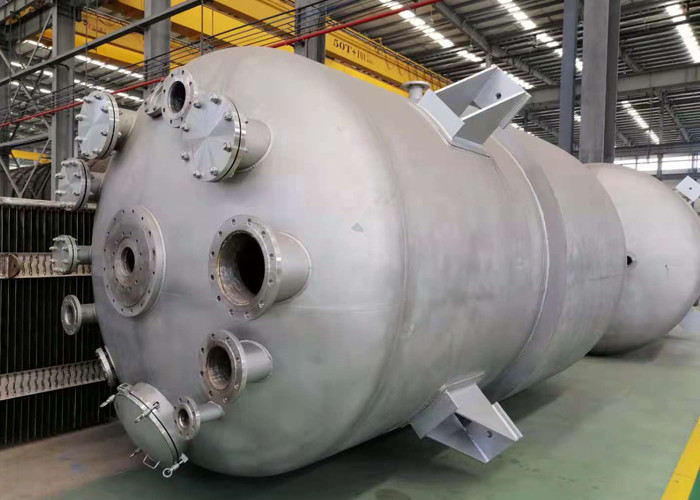

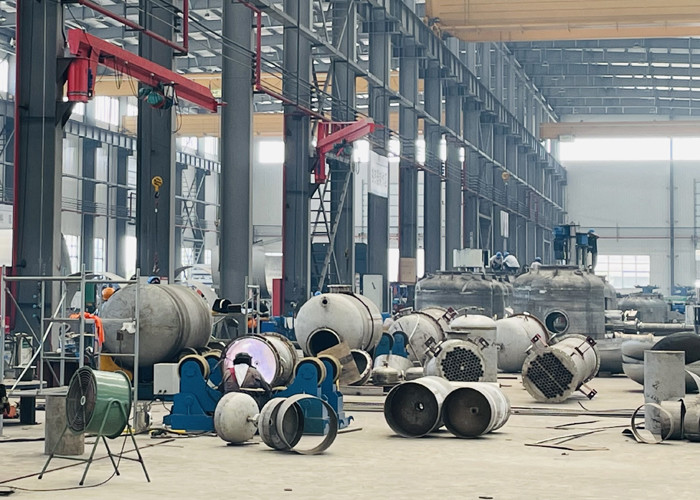

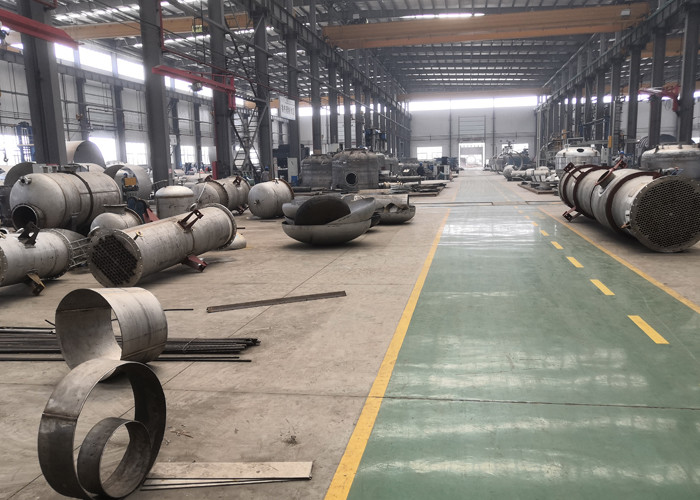

生産及び分割払込金設備
