ステンレス鋼の熱の圧縮機蒸気による熱蒸気高圧(TVR)はジェット機で行く
システム構成:
予熱器、蒸気の圧縮機、蒸化器、分離器、循環ポンプ、電気制御システム、パイプラインの関係システム、鉄骨フレームのプラットホームおよび他のシステム。
熱蒸気が、ヒート ポンプの主義に従って、沸騰の部屋からの蒸気recompressedとき加熱室の高圧に圧縮される;すなわち、エネルギーは蒸気に加えられる。加熱室の圧力に相当する飽和蒸気の温度がより高いので、蒸気は熱することのために再使用することができる。このため、蒸気のジェット機の圧縮機は使用される。それらはジェット機の原則に従ってポンプでくんだり、なかったり可動部分が、で設計で簡単、有効、保障する最も高い働く信頼性を作動する。
熱蒸気を使用して圧縮機は効果の蒸化器を加えることとして同じ蒸気/省エネの効果をもたらす。熱蒸気圧縮機の操作はある程度の生蒸気、いわゆる原動力となる蒸気を要求する。これらの原動力となる蒸気は次の効果に送られるか、またはコンデンサーに残りの蒸気として送られなければならない。残りの蒸気に含まれている残りのエネルギーは原動力となる蒸気によって提供されるエネルギーとほぼ同等である。
分離器からの二次蒸気の一部分は高圧働く蒸気によって運転され、混合し、圧力を上げ、次に液体を熱するために熱する蒸気として加熱室を書き入れるようにイジェクターに入る。他の部分はコンデンサーに入り、凝縮の後で排出される。熱する蒸気は加熱室の水に凝縮し、排出される。管の解決は熱する蒸気の暖房の下に蒸発し、集中され、そして条件に達した後排出される。
蒸気のジェット機のヒート ポンプに単純構造、安定した操作および低価格の特徴がある。蒸気のジェット機のヒート ポンプを使用して、効率は効果の蒸化器を加えることと同等である。
熱蒸気高圧の蒸化器
熱蒸気高圧(TVR)の蒸化器はエネルギー消費および救うコストを削減する蒸発最終的の1ポンドあたり必要な蒸気を減らすのにthermocompressorを使用する。
TVRの蒸化器
TVRの蒸化器は蒸気分離器からの蒸気の部分recompressに熱蒸気高圧を使用し、蒸気と第一段階を熱するために混合する。
TVRの蒸化器のためのプロセス
熱蒸気高圧(TVR)は蒸気と蒸気分離器そしてそれを混合することからの蒸気の部分をリサイクルする1つ以上の段階を渡ってイジェクターの中/高圧力蒸気の利用によって普通起こる。この混合物は最初の蒸発の段階の熱することのために使用される。
TVRの蒸化器のための蒸気の消費は高圧が起こる段階の数によってkg水蒸発ごとの蒸気およそ0.3 - 0.07 kgのの間で変わる。
この設計は蒸気の熱くする設計よりより少なく高価な機械類をまっすぐに提供するが、原動力となる蒸気圧力を要求する。
適用
蒸化器の落下フィルムTVRはフル オートおよび連続的な蒸発システムを提供する。蒸化器の落下フィルムTVRは完全な製品の範囲の生産のために適している。従ってシステムは設計されている顧客の細目構成および容量広い製品の範囲のために利用できるであり。
別の蒸化器のためのパフォーマンス比較 | ||||
項目 | 単一効果蒸化器 | 多重効用缶 | TVRの蒸化器 | MVRの蒸化器 |
エネルギー消費 | エネルギー消費は他がの1ton水理論の1Ton蒸気を消費するより大いに高い | 比較的エネルギー保存 | 従来の多重効用缶の基盤、1つのより多くの効果加えられたが、運転された高圧蒸気は必要とした | 蒸化器のための省エネ技術、しかし10-40kwhパワー消費量 |
床面積 | 小さい | 大きい | 大きい | 小さい |
エネルギー源 | 蒸気及び力、必要性の蒸気管ネットワークおよびボイラー | 蒸気及び力、必要性の蒸気管ネットワークおよびボイラー | 蒸気及び力、必要性の蒸気管ネットワークおよびボイラーは、高圧蒸気を必要とする。 | 電気は、管ネットワーク、すべてのclose-loop循環システムを必要としない |
自動性 | 半自動 | フル オートマチック操作、連続的な蒸発 | フル オートマチック操作、連続的な蒸発 | フル オートマチック操作、連続的な蒸発 |
FAQ
MVRおよびTVRの蒸化器間の相違は何であるか。
MVRは機械蒸気高圧システム、エネルギー源である力/電気、非常に低負荷の消費である
TVRは熱蒸気高圧のシステム・エネルギーの源である蒸気、蒸発の段階(calandrias)の数のエネルギー消費の扶養家族である。
なぜ落下フィルム蒸化器を使用しなさいか。
落下フィルム蒸化器は非常にエネルギー効率が良い方法で水を取除く穏やかな方法である。高い蒸発のための小さい足跡。
高くいかにできなさいか全体固体で入るためにか。
これはタイプのプロダクトに非常に依存して、すべてのプロダクトそれぞれ考慮されなければならない大抵粘着性、粘着性は全体固体を定める。
粘着性を持っている蒸化器を使用する可能性の影響をするか。
はい、粘着性はよい蒸発のための非常に重大な要因、プロダクトpumpableなるである。
どのようなプロダクトを落下フィルム蒸化器で動かすことができるか。
ほとんどすべてのpumpable液体および溶けるプロダクトは落下フィルム蒸化器で動かすことができる。
働き主義のデッサン

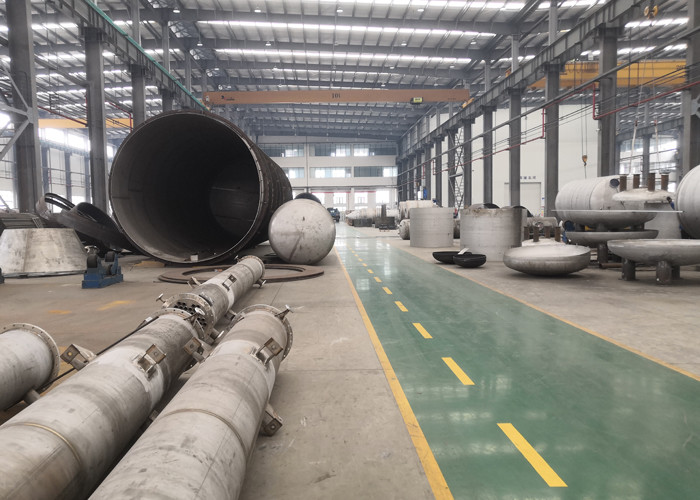

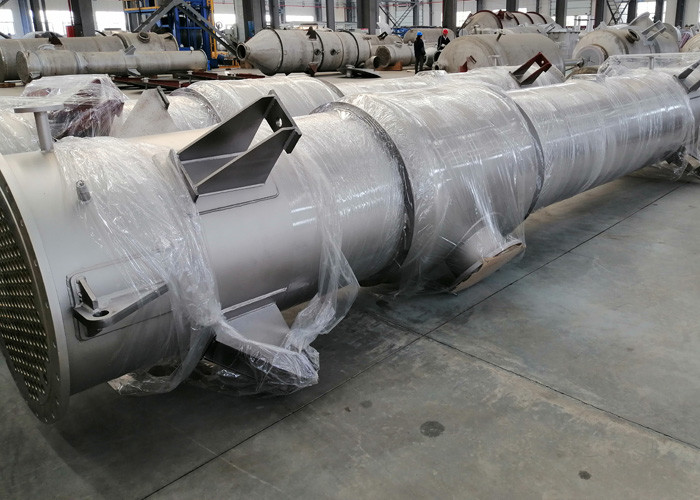

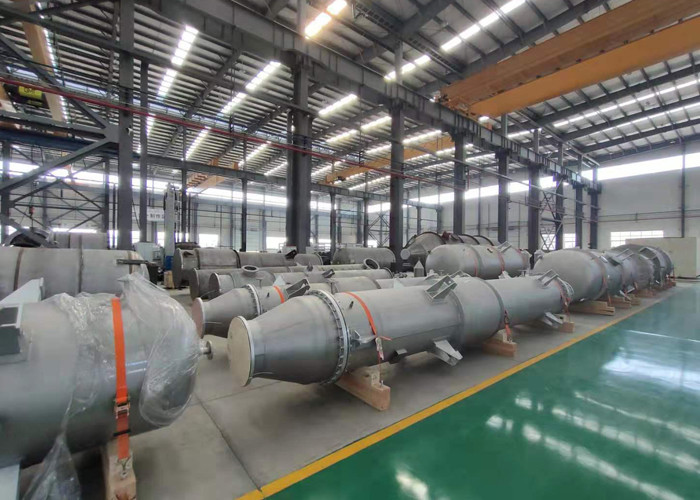

私達の生産設備
