化学殺虫剤の生産の省エネの熱蒸気高圧の蒸発

化学薬品、殺虫剤の生産で広く利用された省エネの熱蒸気高圧の蒸発

TVRの蒸発および集中装置

加熱室の熱源として二次蒸気のrecompressの部品にTVRのヒート ポンプを使用するのは蒸発の集中の結晶化装置である。

0.7MPaの上の飽和蒸気の安定した供給のための供給の条件は要求される。

TVRの性能は蒸気のセービングの効果と直接関連している、従って保証された操作の性能のプロダクトを使用することは必要である。

TVRの質そして性能が粗末なら、蒸気の救う効果は明らかではないし、騒音および振動のために傷つくことは容易である。

働き主義:

適用範囲:

熱蒸気高圧の蒸発のクリスタライザーは食糧で広く利用されている、澱粉、飲料、薬剤、環境の水処理のプロジェクトの高集中の廃水の分野の殺虫剤、化学薬品および他の企業、また蒸発および集中装置。それは塩化ナトリウムのような無機塩の蒸発のために特に適している、集中および結晶化、有機溶剤を含んでいる腐食性ソーダおよび集中された解決。

システム構成:

予熱器、蒸気の圧縮機、蒸化器、分離器、循環ポンプ、電気制御システム、パイプラインの関係システム、鉄骨フレームのプラットホームおよび他のシステム。

熱蒸気が、ヒート ポンプの主義に従って、沸騰の部屋からの蒸気recompressedとき加熱室の高圧に圧縮される;すなわち、エネルギーは蒸気に加えられる。加熱室の圧力に相当する飽和蒸気の温度がより高いので、蒸気は熱することのために再使用することができる。このため、蒸気のジェット機の圧縮機は使用される。それらはジェット機の原則に従ってポンプでくんだり、なかったり可動部分が、で設計で簡単、有効、保障する最も高い働く信頼性を作動する。

熱蒸気を使用して圧縮機は効果の蒸化器を加えることとして同じ蒸気/省エネの効果をもたらす。熱蒸気圧縮機の操作はある程度の生蒸気、いわゆる原動力となる蒸気を要求する。これらの原動力となる蒸気は次の効果に送られるか、またはコンデンサーに残りの蒸気として送られなければならない。残りの蒸気に含まれている残りのエネルギーは原動力となる蒸気によって提供されるエネルギーとほぼ同等である。

分離器からの二次蒸気の一部分は高圧働く蒸気によって運転され、混合し、圧力を上げ、次に液体を熱するために熱する蒸気として加熱室を書き入れるようにイジェクターに入る。他の部分はコンデンサーに入り、凝縮の後で排出される。熱する蒸気は加熱室の水に凝縮し、排出される。管の解決は熱する蒸気の暖房の下に蒸発し、集中され、そして条件に達した後排出される。

蒸気のジェット機のヒート ポンプに単純構造、安定した操作および低価格の特徴がある。蒸気のジェット機のヒート ポンプを使用して、効率は効果の蒸化器を加えることと同等である。

特徴

わずか蒸発エネルギーだけ生蒸気の形で使用されなければならない。

低い投資費用。

既存の植物の耐震補強は可能である。

さまざまな適用のために適した。

変形

蒸気の消費を減らす段階の数の増加。

塩の分離の有無にかかわらず。

異なった予備加熱の概念。

混合するか、または復水器の残りの蒸気の凝縮。

働き主義のデッサン

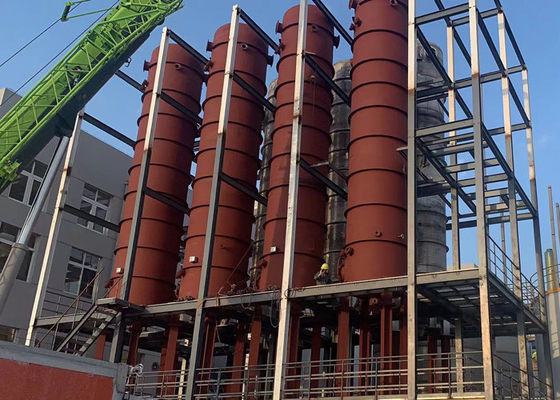

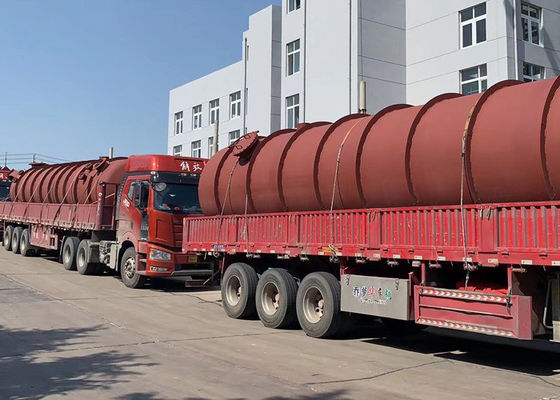

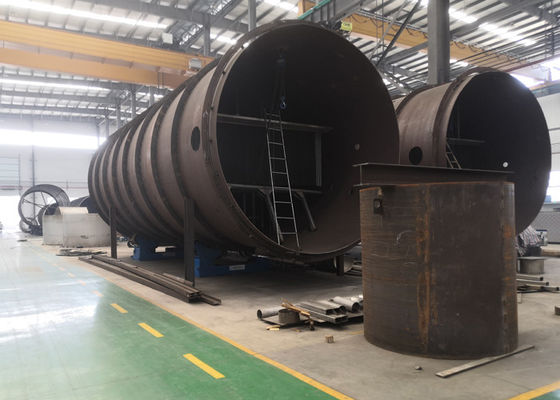

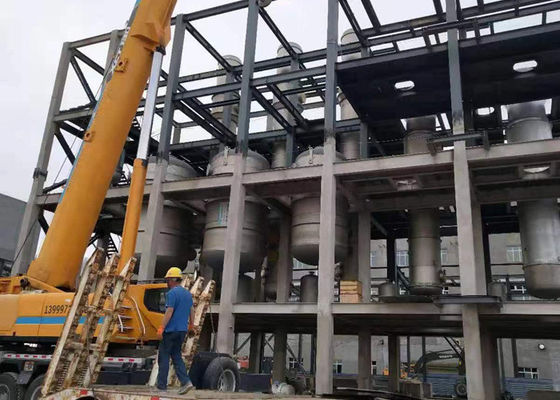

私達の研修会および顧客の取付け
