食糧及び飲料の化学工業のカスタマイズされたTVRの蒸化器システム
熱蒸気高圧(TVR)
蒸気の熱くする蒸化器システムのエネルギー消費を減らす方法。
蒸気のイジェクターに動機の液体として高圧蒸気を、リサイクルされた低圧蒸気を引きずり、より有用な中間圧力で結合された蒸気を排出するのに使用する。
圧力の増加と増加する低圧蒸気の凝縮温度の蒸気圧縮サイクルのrlies。
熱蒸気高圧の蒸化器の仕事いかに
エネルギー消費を減らすためには、蒸化器からの水蒸気はthermocompressorの高圧蒸気と引きずられ、圧縮される従って蒸化器の熱交換器で凝縮させることができる。結果として生じる圧力は原動力となる蒸気および水蒸気のそれに中間である。thermocompressorは蒸化器の真空を維持するのに使用されるsteam-jetの空気イジェクターに類似している。
蒸化器からの蒸気の部分だけ次効果の熱交換器かコンデンサーで凝縮する残りのthermocompressorで圧縮することができる。単一効果の蒸化器または二重または三重効果の蒸化器の最初の効果でthermocompressorが普通エネルギー消費を減らすのに使用されている。機械高圧のように圧縮比を最小にするために熱交換器の差動温度を緩和するように、熱高圧は低い沸か点の上昇の液体および低速により適当である。
熱高圧の二重効果の蒸化器は33%を慣習的な二重効果よりより少ない蒸気要求する。要するに、熱高圧の二重効果のための蒸気の使用法は三重効果の蒸化器のそれと対等である。
適用
蒸化器の落下フィルムTVRはフル オートおよび連続的な蒸発システムを提供する。蒸化器の落下フィルムTVRは完全な製品の範囲の生産のために適している。従ってシステムは設計されている顧客の細目構成および容量広い製品の範囲のために利用できるであり。
ハイライト
長い高い衛生学の標準が原因で契約量
証明された技術
十分に清掃可能(設置されているクリーニング)
働き主義
蒸化器の落下フィルムTVRは湿式法区域から与えられる。バランス タンクからプロダクトは最終製品の要求によって最初のcalandriaの少なくとも沸騰の温度に、熱される。これは凝縮物、余分な蒸気、蒸気や熱湯を用いて版の熱交換器、管状の熱交換器や直接ヒーターによってすることができる。熱するプロセスの後でプロダクトはプロダクトが蒸発し始める最初のcalandriaに与えられる。蒸化器は働き落下フィルムの主義を一致する、従ってプロダクトおよび蒸気が管を下方に貫流していることを意味する。底で、濃縮物は落ち、蒸気は分離器により小さい濃縮物のしぶきが蒸気から分かれているという、吸われる。集中されたプロダクトは次のパスにプロダクトが更にconcetratedという、ポンプでくまれる。最終的なcalandriaのパスの後でプロダクトはプロダクトによって、ポンプでくまれ、必須のconcetrateの特性は、次のcalandriaへ結晶化タンクに、ドライヤーのまたは抜け目がないクーラーによるタンクを集中する。水蒸発の量が限られるおよび必須の温度の相違が比較的高いので、蒸気は原動力として使用される。これは熱蒸気高圧(TVR)と言われる。容量および特定のプロダクトによって段階の数を必要とし、thermo-compressorsは定義される。濃縮物の流れの密度のコントローラーがthermo-compressorへの蒸気の流れを置くのに使用されている。
熱蒸気高圧の蒸化器の仕事いかに
エネルギー消費を減らすためには、蒸化器からの水蒸気はthermocompressorの高圧蒸気と引きずられ、圧縮される従って蒸化器の熱交換器で凝縮させることができる。結果として生じる圧力は原動力となる蒸気および水蒸気のそれに中間である。thermocompressorは蒸化器の真空を維持するのに使用されるsteam-jetの空気イジェクターに類似している。
蒸化器からの蒸気の部分だけ次効果の熱交換器かコンデンサーで凝縮する残りのthermocompressorで圧縮することができる。単一効果の蒸化器または二重または三重効果の蒸化器の最初の効果でthermocompressorが普通エネルギー消費を減らすのに使用されている。機械高圧のように圧縮比を最小にするために熱交換器の差動温度を緩和するように、熱高圧は低い沸か点の上昇の液体および低速により適当である。
熱高圧の二重効果の蒸化器は33%を慣習的な二重効果よりより少ない蒸気要求する。要するに、熱高圧の二重効果のための蒸気の使用法は三重効果の蒸化器のそれと対等である。
MVRおよび三重の効果の蒸発装置の運営費用は比較する:
10T/h蒸化器の運営費用は比較する | |||
名前 | MVRの蒸化器 | 三重効果の蒸化器 | |
蒸気の消費の費用 | 0.6 (物質的な予備加熱の蒸気の消費) t/h×180RMB/t=108RMB/h | [4.0+0.6 (物質的な予備加熱の蒸気の消費)]t/h×180RMB/t=828RMB/h | |
電荷 | 500kw/h×0.80RMB/kw=400RMB/h | 160kw/h×0.80RMB/kw=128RMB/h | |
凝縮させた水の回復 | 10.6t/h×3RMB/t=32RMB/h | 14.6t/h×3RMB/t=44RMB/h | |
1時間あたりの作業費 | 108+400-32=476RMB/h | 828+128-44=912RMB/h | |
年次操業費用 | 476RMB/h×24h×300day=3427200RMB | 912RMB/h×24h×300day=6566400RMB | |
年次操業費用相違:6566400-3427200=3139200RMB |
|
FAQ
MVRおよびTVRの蒸化器間の相違は何であるか。
MVRは機械蒸気高圧システム、エネルギー源である力/電気、非常に低負荷の消費である
TVRは熱蒸気高圧のシステム・エネルギーの源である蒸気、蒸発の段階(calandrias)の数のエネルギー消費の扶養家族である。
なぜ落下フィルム蒸化器を使用しなさいか。
落下フィルム蒸化器は非常にエネルギー効率が良い方法で水を取除く穏やかな方法である。高い蒸発のための小さい足跡。
高くいかにできなさいか全体固体で入るためにか。
これはタイプのプロダクトに非常に依存して、すべてのプロダクトそれぞれ考慮されなければならない大抵粘着性、粘着性は全体固体を定める。
粘着性を持っている蒸化器を使用する可能性の影響をするか。
はい、粘着性はよい蒸発のための非常に重大な要因、プロダクトpumpableなるである。
どのようなプロダクトを落下フィルム蒸化器で動かすことができるか。
ほとんどすべてのpumpable液体および溶けるプロダクトは落下フィルム蒸化器で動かすことができる。
熱蒸気高圧の蒸発のクリスタライザー変数:
蒸発(t/h) 0.5-4
未加工蒸気の消費(t/h)の0.2x蒸発/3効果のメートル
未加工蒸気圧力(MPa) 0.2-0.4
蒸気のエネルギー消費の比率(t/t) 0.02
電力(Kw) (28-62) xの蒸発
圧縮機は温度較差10-40℃を提供する
蒸発の温度較差40-80℃

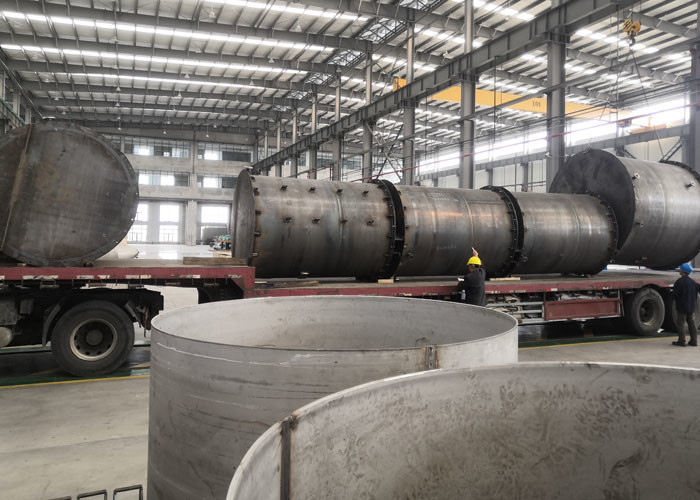

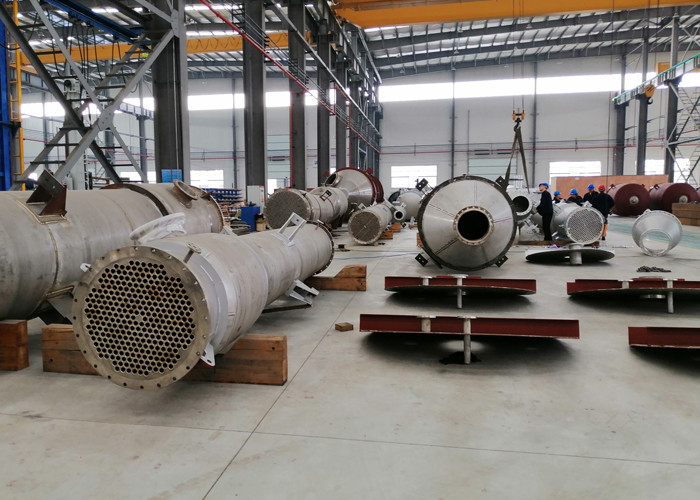

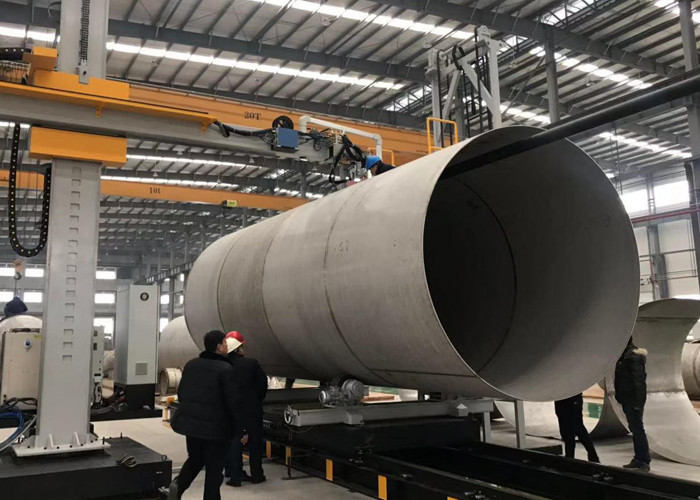

私達の研修会
