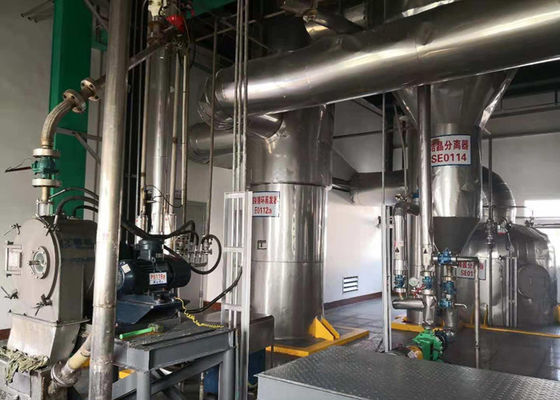

強制される管状のタイプ交換体-循環MVRの蒸化器装置
MVRの管状の落下フィルム蒸化器
働きの主義および特徴:
予熱器によって予備加熱の後で、材料は熱交換器の上部の管箱から加えられる。材料は液体のディストリビューターを通した各熱交換の管に配られ、均一液体のフィルムは熱交換の管の内部の壁に沿って形作られる。管の液体のフィルムは沸き、蒸発する下りのフロー プロセスの間に貝の側面の熱する蒸気によって下方に流れている間熱される。熱交換の管の底で、材料は集中された液体および二次蒸気になる。より低い管箱への集中された液体の落下、および二次蒸気はgas-liquid分離器に入る。gas-liquid分離器では、二次蒸気によって引きずられる液体のしぶきは取除かれ、純粋な二次蒸発は分離器から圧縮機への運ばれる。圧縮機は二次蒸気を圧縮し、熱交換器の貝の側面に蒸化器の熱源のための熱する蒸気として送る。連続的な蒸発プロセスは実現される。
MVRの落下フィルム蒸化器の特徴は次の通りである
1. 解決は高熱の移動係数の一方通行の蒸化器のフィルムの形で流れる;
2. それは小さい区域をカバーする;
3. 感熱材料のために、それは1つのパス材料に作ることができる物質的な保持時間は短く、物質的な悪化をもたらすことは容易ではない;
4. 低負荷の消費;
5. 自動クリーニングを実現すること容易な小さい液体の保持。
MVRの落下フィルム蒸発システムは材料の集中および前に塩の結晶化の集中のために適している。それは粒子なしで、量ること容易そして感熱材料のための低い粘着性と蒸発材料のために適している、特に。
主な特長:
MVRの蒸化器の省エネ技術は蒸化器の最先端の国際的な技術、必要とする少数を生蒸気(時だけ開始の蒸化器が少数生蒸気を必要とする、通常の実行の間にほとんど生蒸気を必要とするため)、ビジネス操業費用を非常に削減する、減らす環境汚染をである。
圧縮機の供給の熱源を採用すること当然従来の蒸化器と比較したあり、適当な蒸発、非常に改善された製品品質を達成し、汚れることを減ることができる少し温度の相違が。
必要性のコンデンサーか必要性の小型のコンデンサー、構造およびプロセスだけかなり簡単、それフル オートマチック操作、連続運転、安全および信頼できるのどちら場合もあるではない。
がきれい達成できる作動すること容易なCIPのきれいなパイプライン、そして死んだ角度なしで装備されているこの蒸化器の内部システム。
液体材料はこの蒸化器の低温(50-100℃)の下で蒸発させることができる液体材料は均一であり、連続した材料なしに、容易ではないコークスになることは、物質的な熱する変性最低である。
、完全に生蒸気100%のリサイクルの二次蒸気の潜熱の使用が原因で、そう非常に減らされた蒸気の消費の使用を避けるため。
感熱材料のために低温の蒸発を実現するために最低の蒸発の温度が真空の下の絶対圧の近くですることができる真空ポンプによって50 ℃である場合もある使用することができる。
少しの流動保持の、落下フィルム蒸化器が別の真空の程度/プロダクトの安定した質のための基本的な条件である供給容量の集中の温度に従って変更である場合もあるオートメーションので簡単なプロセス制御および。
処理容量は小さい床面積のような利点の100T/hまで、密集した構造、安定した操作等ある場合もある。
1T水の蒸発によって計算される従来の蒸発装置によって比較される機械蒸気高圧MVRの蒸化器の消費
名前 | 蒸気 | 電力 | 総額(RMB) | ||
蒸発容量(kg/h) | 消費(t) | 費用(RMB) | 消費(kw) | 費用(RMB) | |
単一効果蒸化器 | 1.1 | 220 | 3 | 2.1 | 222.1 |
二重効果蒸化器 | 0.55 | 110 | 3 | 2.1 | 112.1 |
3つの効果の蒸化器 | 0.4 | 88 | 3 | 2.1 | 90.1 |
MVRの蒸化器 | 0.02 | 4.4 | 30 | 21 | 25.4 |
働き主義のデッサン

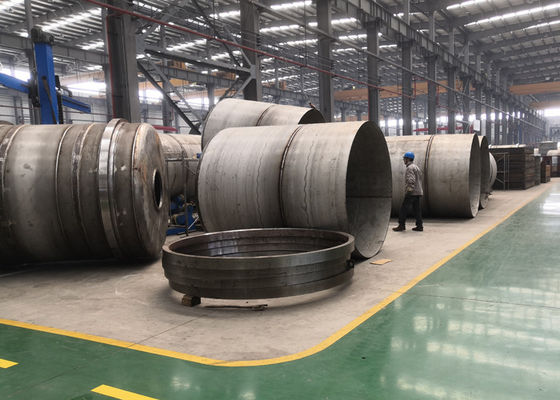

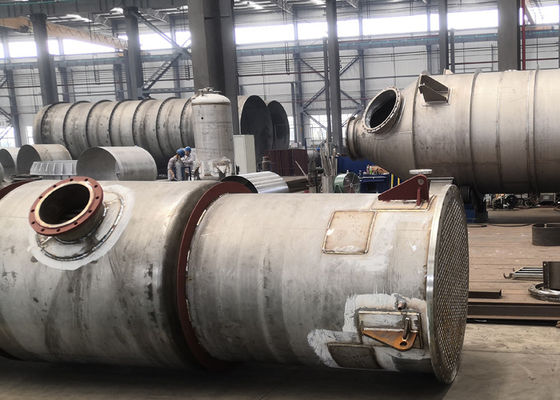

プロダクト細部
