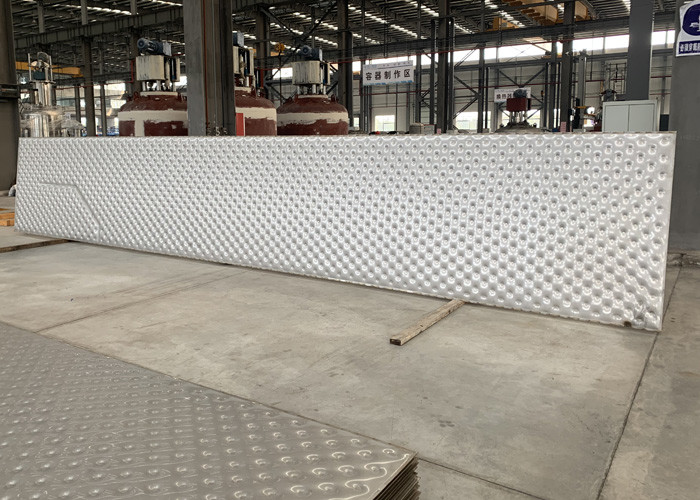

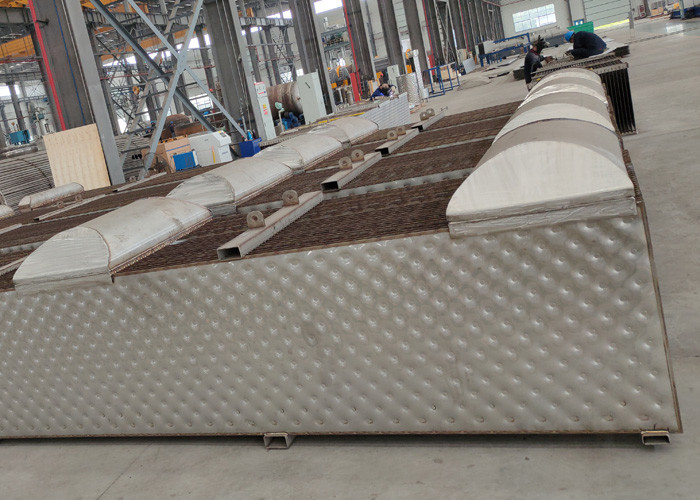

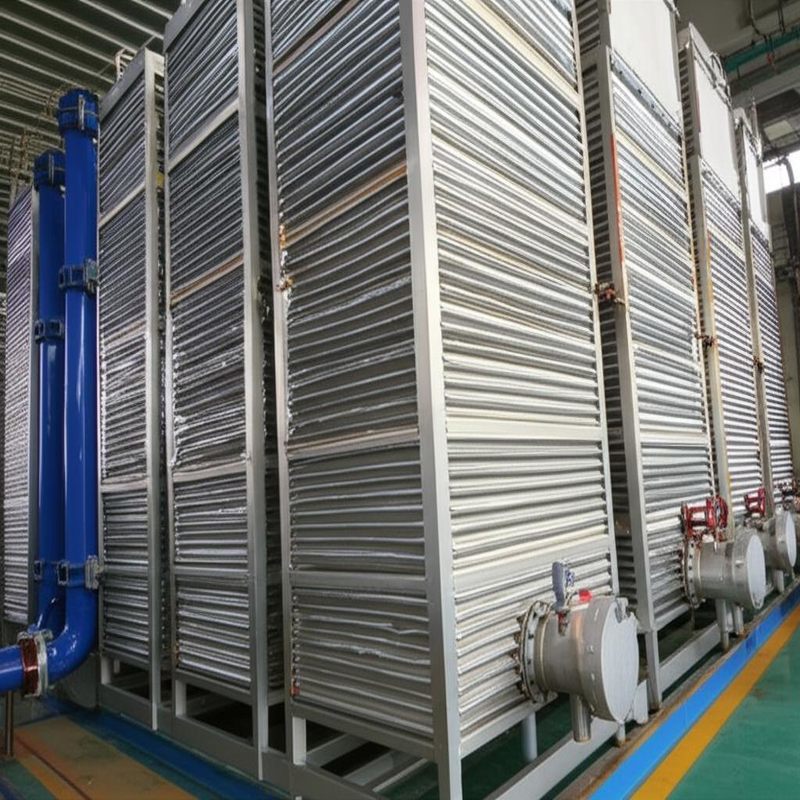

低い蒸気の消費の倍によって浮彫りにされる枕版の蒸化器
MVRの塗布
MVRの省エネは、低温蒸発の技術簡単な蒸化器を取り替える。MVRは多くの適用で広く利用されている、を含んで:
産業排水処理のためのゼロ液体の排出
蒸発、結晶化および浄化のための化学工業
ナトリウム・ブラインの集中
ROの塩水の集中
飲料企業(ミルク、ジュース、砂糖、等)の集中
食品工業(MSG、大豆、蛋白質、砂糖)の集中
製薬産業(薬、ビタミン)の集中
製品紹介
MVRの蒸化器は圧縮機を通して低温蒸気を圧縮し、温度および圧力を高め、エンタルピーを高め、そして次に蒸気の潜熱をフルに活用するために凝縮のための熱交換器に入る。開始を除いて、全体の蒸発プロセスの間の未加工蒸気のない蒸化器からの二次蒸気は圧縮機によって、圧力および温度の増加およびエンタルピーの増加圧縮され、次に熱する蒸気として使用されるべき蒸化器の加熱室に送られる。熱する蒸気自体は水に凝縮するが、沸騰の状態で物質的な液体を保ちなさい。このように、前に放棄された蒸気は十分に利用される、潜熱は回復され、熱効率は改善される。
働き主義
蒸気の遠心圧縮機の使用によって二次蒸気を圧縮すれば物理的性質を確かめる他の蒸気の圧縮装置は蒸気を熱するための条件を満たす;熱する蒸気としてそれを使用する蒸発は機械が始まるときだけ新しい蒸気の供給を要求する。正常運営に入った後、新しい蒸気を供給する必要性がないし、いいえ(または少しだけ)二次蒸気は凝縮を必要としない。従ってMVRの蒸発は大幅に蒸気の要求を削減したが、より多くの力を消費する。
主要な特徴
MVRの蒸発システムのメイン ドライブ力は電気エネルギーである。力学的エネルギーへの電気エネルギーの移動はである農産物より経済的第2蒸気の質を改善するためにまたは新しい蒸気を購入し。
蒸発プロセスのほとんどの下で、システムは操作の間に新しい蒸気を必要としない。排出されるプロダクトまたは母液体からの熱エネルギーが条件を処理してリサイクルされた当然である場合もないときだけ原料を予備加熱するための蒸気の補償を必要としなさい。
第2蒸気の凝縮のための必要性の独立したコンデンサー無し、従って必要性の循環の冷水無し。水資源および電気エネルギーは救われる。
従来の蒸化器と比較されて、MVRの蒸化器の温度の相違は大いにより小さかったり、製品品質を非常に改善するために適当な蒸発を、達成し、汚れることを減ることができる。
システムの蒸発の温度は蒸発のために非常に適した熱敏感なプロダクトの集中制御し。
低負荷の消費および作業費。
操作
ムギのわらの処置のための2つの蒸発プロセスの操作はテーブルで黒液を示されているパルプにする。
ペーパー パルプの黒液を扱うための2つの蒸発プロセスの操作
項目 | 5つの効果の場所 | 結合された蒸発プロセス | ||
前のMVRの集中 | 5効果の蒸発の場所 | |||
蒸発水(t/h) | 100 | 64.28 | 35.72 | |
入って来る集中(%) | 10 | 10 | 20 | |
集中(%) | 45 | 20 | 45 | |
蒸化器区域(㎡) | 10000 | 8500 | 4000 | |
コンデンサー区域(㎡) | 800 | / | 300 | |
消費 | 蒸気(t/h) | 25 | / | 9 |
電気(kWh/h) | 500 | 1600 | 180 | |
水(t/h) | 900 | / | 350 | |
運営費用 | RMB/hour | 4500 | 960 | 1633 |
RMB/T水蒸発容量 | 45 | 25.93 | ||
RMBx10000/日 | 10.8 | 6.2 | ||
RMBx10000/年(340days) | 3672 | 2115 |
注:作動中の要された推定:蒸気150rmb/tの電気0.6のrmb/KWHの水0.5rmb/t。
結合された蒸発のプロセス用機器の投資は増加した:蒸化器(2500のM2) 375x10000 RMB;MVRの圧縮機400x10000rmb、総775x10000 RMB
結合された蒸発プロセスの年次操業費用減少:3672-2115 = 1557 (10000RMB)
結合された蒸発プロセスの投資の増加の回収期間:755 ÷ 1557=0.5year
それはことができる100t/hのスケールを一例として取って、結合された蒸発プロセスが年半分のの高められた投資を回復できるおよびかなりの経済的な利点との保存1557 (10000 RMB)毎年将来見る。
