機械蒸気圧縮(MVR)のためのカスタマイズされた枕版の熱伝達装置
MVRの記述
MVR主義が高性能の蒸気の圧縮機による蒸化器によって発生する第2蒸気を圧縮するためにである呼ばれる機械蒸発高圧システム、;このプロセス電気エネルギーをおよびより高い熱するエネルギーに第2蒸気の圧力そして温度移す。より高い温度の第2蒸気は蒸発のためのプロダクトを熱する蒸発部屋に送られる。従って第2蒸気の潜伏気化熱は円形に使用することができる。圧縮のヒート ポンプとして圧縮機刃の車輪の力学的エネルギーであるより少ないエネルギーを利用して、エネルギーは熱媒体に加えられ、熱するプロセスで円形に使用される。この状況の下、熱媒体として最初蒸気を加える必要性無し。
MVRの蒸化器の部品:
蒸化器:
蒸発のための蒸気によって熱される蒸化器の中の液体材料。異なった液体の物質的な特徴に従って別のタイプ蒸化器を選びなさい。
分離器(クリスタライザー):
異なった液体の特徴に従って蒸気および液体を、分ける使用は別のタイプ分離器(クリスタライザー)を、正常な分離器のような、重力の分離器、特別な設計分離器(クリスタライザー)選ぶ。
真空システム:
全システム真空の程度を保つのに使用しなさい全システム安定した蒸発プロセスを得るために空気、固定ガス、蒸化器からのガスの液体のエントレインメントを、ポンプでくみなさい。
ポンプ:
液体および集中された液体を移す使用。異なった液体の特徴に従って異なったポンプを、遠心ポンプのような、変位ポンプ、ねじポンプ選びなさい。
圧縮機:
二次蒸気を暖房源を供給するために圧縮するのに使用しなさい二次蒸気エンタルピーを改善しなさい。別の流れおよび圧縮比に従って別の圧縮機を、圧力上昇の増加の場合には選ぶために、多段式圧縮機はシリーズで使用することができる。
制御システム:
MVRの蒸発のシステム制御の中心は、規則的なモータ速度の制御弁、流れメートル、温度および圧力によって、自動蒸発を、クリーニング実現する、操作を等停止する。自動警報は、自動保護システム損なわれなかったり、動的バランスを保たない。
クリーニング システム:
多分現象を、一般的な話すことは量る、蒸化器の期間後の別の液体、そこにスケールの99%化学溶媒を加えることによって現場できれいになるか、またはきれいになるために分解するのに取除きCIPを使用できる。
適用範囲:
ミルク、ブドウ糖、有機酸、VC、キシロース、薬剤の、化学および生物的工学、環境工学、不用なリサイクル、ペーパーの低温の集中のための塩企業のために機械蒸気圧縮(MVR)の蒸化器、適した作成。
最良のエネルギー効率
multiple-effect蒸化器と比較されて、MVRの蒸化器はより少ないエネルギーをかなり消費する。
Non-foaming設計
蒸化器の中の低い蒸気速度、低いせん断率および自由な流れの落下フィルムの構造は最小になる泡の作成の設計の利点である。これはMVRの蒸化器で特に重要、だけでなく、きれいな凝縮物の、しかしまた圧縮機またはファンの保護のための生産を最大にするためにである。
設計を非差し込むこと
薄板上のアルコール飲料の均一アルコール飲料の配分、および薄板の表面の窪みを作られた形によって作成されるアルコール飲料の連続的な再分配は完全にぬらされた熱する表面をおよびアルコール飲料のローカル スケーリングかover-concentrationを除去するために保障する。薄板の熱する表面は保障し水溶性のスケーリングが簡単な希薄の洗浄によって洗い流すことができることをクリーニングの時間のかかり、高価な運転休止のための必要性を除去する。
最もきれいな凝縮物
汚れた凝縮物の一部分の統合された除去と蒸化器の管そして薄板の非常に能率的な凝縮物の分離は、きれいで、再使用可能な水を作り出す。
名前 | 枕版シリーズ | 貝および管の熱交換器 | 取り外し可能な版の熱交換器 | 螺線形の版の熱交換器 |
実用温度範囲 | <800> | <800> | <170> | <350> |
最高圧力 | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
水をまくべき熱伝達率[W/m2·℃] | 3500 | 2700 | 5600 | 2000年 |
空気および水熱交換の適用 | 適合 | 適合 | 合われない | 部分的な適合 |
タンクまたは水の液浸 | 適合 | 部分的な適合 | 合われない | 合われない |
タンクおよびリアクターの溶接 | 適当 | 適当 | 適当 | 適当 |
既存のリアクターおよび他の装置に取付けなさい | 適用範囲が広い適用 | 部分的な適当 | 適当 | 適当 |
すべての溶接された構造 | 適当 | 適当 | 適当 | 適当 |
重く汚染液体および他の適用 | 適当 | 適当 | 部分的な適当 | 適当 |
単位面積ごとの重量 | 低速 | 高い | 低速 | 高い |
落下フィルム、コンデンサーおよび蒸化器 | 適合 | 適合 | 部分的な適合 | 部分的な適合 |

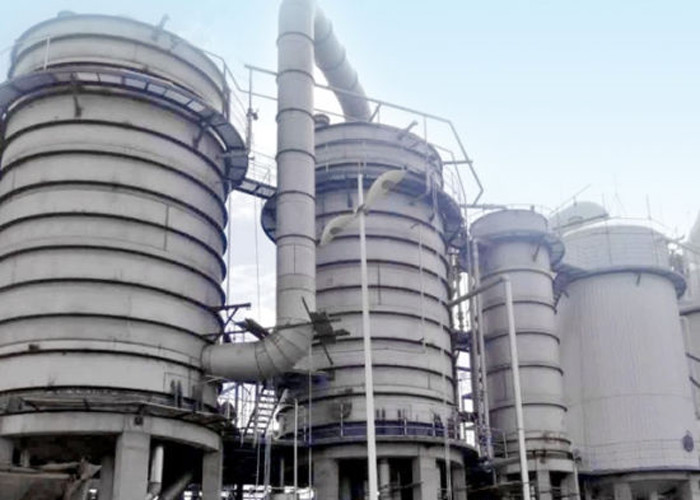

実施設計図

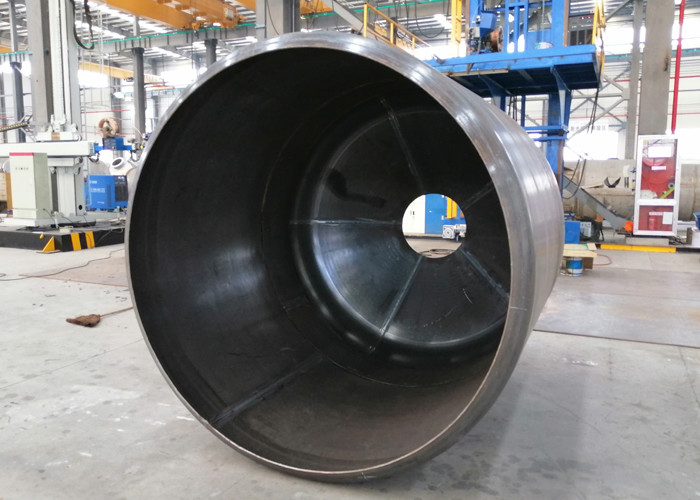

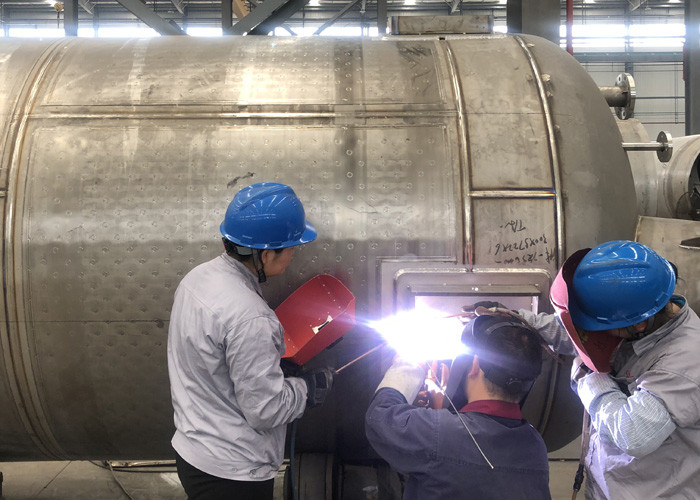

Workshipの場所
