高度の自動ヨウ素化された塩の精錬の製造プラント機械
塩の精錬のプロセス記述
未加工塩は特別な洗浄システムを入れるホッパーに荷を積まれる。流動度はここに測定され、未加工塩の純度に基づいて前決定された率によってそれを置くために制御される。ねじ洗鉱場では、不純物の大部分は取除かれる。洗浄された塩はぬれた製造所セクション(粉砕のハンマー・ミル)を書き入れる。塩水は製造所からのスラリーの出力を与えるためにここに加えられる。出力はスラリー タンクにどこからそれ以上の塩水が加えられるタンクに入れ。スラリーは洗浄のための浄化タンクにそれからポンプでくまれる。洗浄されたスラリーは濃厚剤にそれから移り、デカントされた塩水は浄化及び洗浄タンクによってクラリファイヤーに移る。ここに明確な塩水から解決の池へ塩水タンクそして残ることに移される。ここに解決の池で、解決された泥は流出し、明確な塩水の上層はねじ洗鉱場にポンプでくまれる。濃厚剤の水の取り外しが遠心分離機に与えられた後塩。濃厚剤では、達成されるスラリーの集中は50%である。
塩は液体の形態にそれから遠心分離機にかけられ、ねじコンベヤー付きの混合機および流動性にされるへのベルトを通して-ベッドのドライヤー運ばれる。
それから乾燥した、冷却された塩はバケツ エレベーターをVibroスクリーンに移動する。
選別の後で、小型はねじコンベヤー付きの混合機に運ばれる。ここに自由な流れの代理店は指定および前もって決定された流動度で混合される。
コンベヤー付きの混合機は内容をよく混合し、サイロに同じを運ぶ。サイロの底からの完成品はパッキング機械へのねじコンベヤーによって運ばれ、配られる。それから1.0 Kgの袋。密封される。別のコンベヤーは50Kg袋で詰まるbaggingおよびステッチ機械に精製された塩を運ぶ。
工程の流れ
sea湖の塩の生産ラインは私達の工場が粗野な未加工海の塩および湖の塩のために細かいところまで発達させた一組の装置である。
さまざまな容量はバイヤーの別の条件のために利用できる(3-30t/hまたはカスタマイズされる)。
3洗浄は次の通りある:
最初ねじ洗浄
スタンドアップ式の感動的な洗浄
逆流する洗浄
押しつぶす3つは次の通りある:
最初に押しつぶす

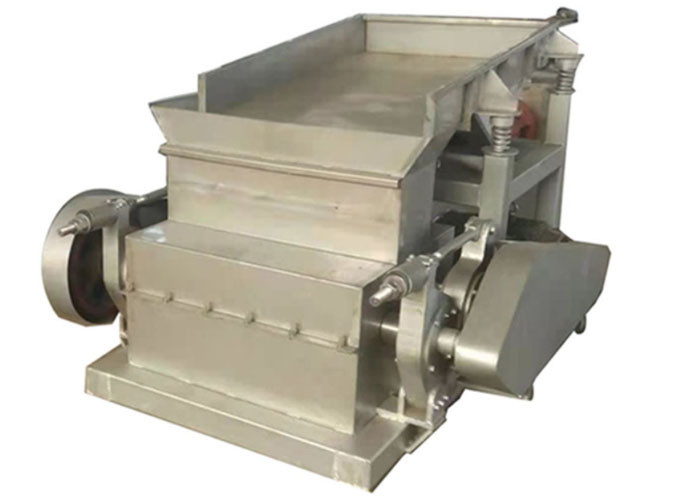

ぬれた押しつぶすこと
乾燥した押しつぶすこと
最初に押しつぶし、ぬれた押しつぶし、そして乾燥した押しつぶすことの組合せは塩の質を非常に改善した。上記の操作は終了する塩の質の粗野な塩およびユーザーの要求に従って調節可能である。
利点:
終えられる高い純度、光沢がある出現、自由な流動性および安定したヨウ素内容を持っている。
低損失、NaClの損失は以下8%である。
低負荷の消費および投資。
装置は作動し易く、維持し易い。
次の機械を含む全ライン:
01)未加工塩の標準的な大箱

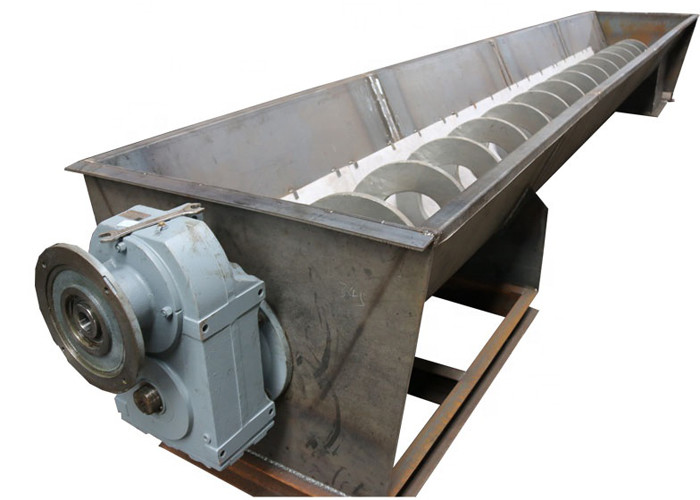

02)量的な螺線形のコンベヤー
03)鉄の除去剤

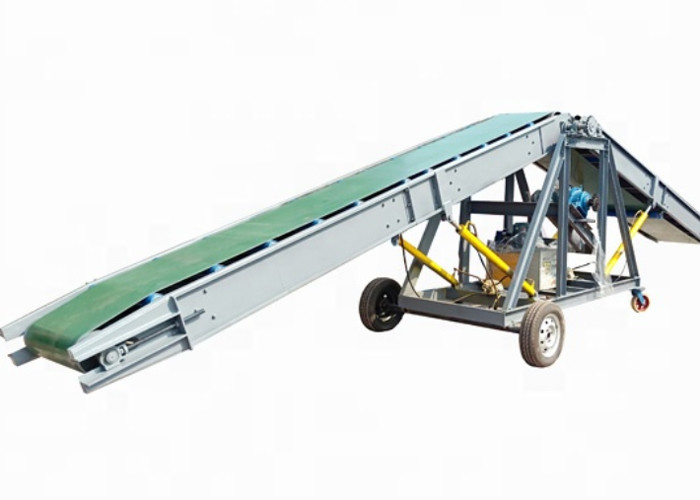

04)ベルト・コンベヤー
05)螺線形の塩の洗濯機
06)塩のスラリー ポンプ
07)Contranatantの洗濯機
08)塩の洗濯機をかき混ぜること
09)Tickening機械
10)二重押しの遠心分離機
11)塩の螺線形のコンベヤー
12)ヨウ素化された機械
13)振動の流動床のドライヤー
14)冷却ファン
15)システムによって引き起こされるファン
16)サイクロン
17)システム送風機
18)スプレーの収ジン機
19)ホストの高炉
20)回転式スクリーン

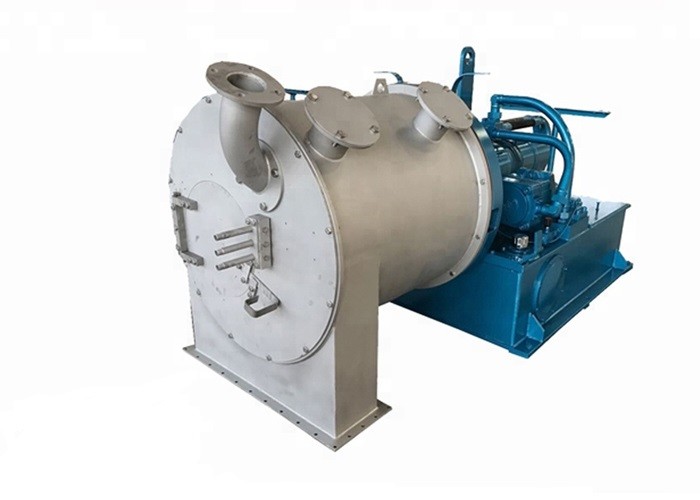

主要な装置2の段階の補助機関車の遠心分離機の紹介
HPシリーズ自動塩の生産工場は連続的で、有効な一種の穴があいたバスケットの遠心分離機、である。分かれているべき混合物は第一段階のバスケットに供給管およびディストリビューターを通して絶えずそして均等に与えられる。供給の母アルコール飲料のほとんどは機械から排出されるアルコール飲料収集の包装にふるいを通って遠心力によって、出発する機能した。第一段階のバスケットは回り、交換し、形作られたプロダクト ケーキを第二段階のバスケットに押す。ケーキは遠心力によって機能を用いる遠心分離機の十分な遅滞があり従って、ケーキの望ましい湿気は保証することができる。その後、ケーキはバスケットから絶えず排出される。固体プロダクトのための高い純度の場合には、有効な洗浄は遠心分離機で遂行することができる。必要ならば、洗浄代理店および母アルコール飲料は別に排出することができる。
遠心ドライヤーの指定
装置 | 2つの段階の補助機関車の遠心分離機 | |||
Spec. | 馬力遠心分離機 | Qty | 置きなさい | |
技術的な変数 | ||||
1 | バスケットの直径 | 560/630のmm | ||
2 | バスケットは速度を回す(最高) | 1360rpm | ||
3 | 補助機関車のメカニズムの打撃 | 70-80回/分 | ||
4 | 分離係数 | 570-642 | ||
5 | 主要なモーター | Spec/力 | 55のKW | |
設置タイプ | 横 | |||
保護クラス | IP54/F1 | |||
電源 | 3段階ACは、カスタマイズした | |||
6 | 油ポンプモーター | Spec/力 | 30のKW | |
設置タイプ | 横 | |||
保護クラス | IP54/F1 | |||
電源 | 3段階ACは、カスタマイズした | |||
7 | 油ポンプ | Spec | NB5D140F | |
流出 | 140ml/turn | |||
最高圧力 | 8 Mpa | |||
8 | 次元 | 3127mmの× 1700mmの× 1955mm | ||
9 | 重量 | 4860kg | ||
10 | 貝のタイプ | 開けなさい | ||
11 | 出力 | ~25T/H | ||
12 | 分離の後の含水率 | <4% |

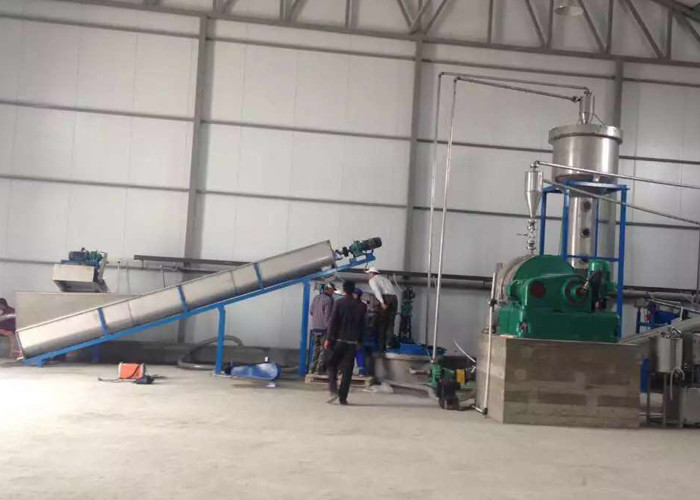

顧客の原料および生産の場所
