全塩のプロダクション システムのヨウ素化された塩の粉砕機の洗浄の精製の乾燥のパッキング装置
sea湖の塩の生産ラインは私達の工場が粗野な未加工海の塩および湖の塩のために細かいところまで発達させた一組の装置である。
さまざまな容量はバイヤーの別の条件のために利用できる(3-30t/hまたはカスタマイズされる)。
3洗浄は次の通りある:
最初ねじ洗浄
スタンドアップ式の感動的な洗浄
逆流する洗浄
押しつぶす3つは次の通りある:
最初に押しつぶす
ぬれた押しつぶすこと
乾燥した押しつぶすこと
最初に押しつぶし、ぬれた押しつぶし、そして乾燥した押しつぶすことの組合せは塩の質を非常に改善した。上記の操作は終了する塩の質の粗野な塩およびユーザーの要求に従って調節可能である。
利点:
終えられる高い純度、光沢がある出現、自由な流動性および安定したヨウ素内容を持っている。
低損失、NaClの損失は以下8%である。
低負荷の消費および投資。
装置は作動し易く、維持し易い。
塩の生産ラインは未加工塩から始まり、次から成っている:

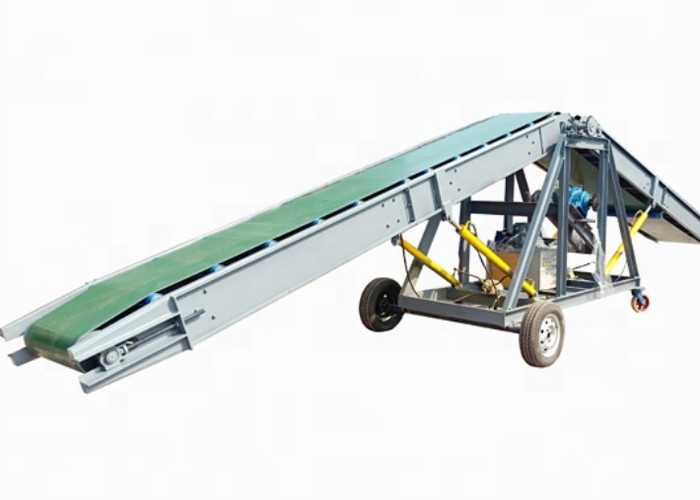

1. 塩の送り込みホッパー | 10. 塩水タンク | 19. ベルト・コンベヤー |

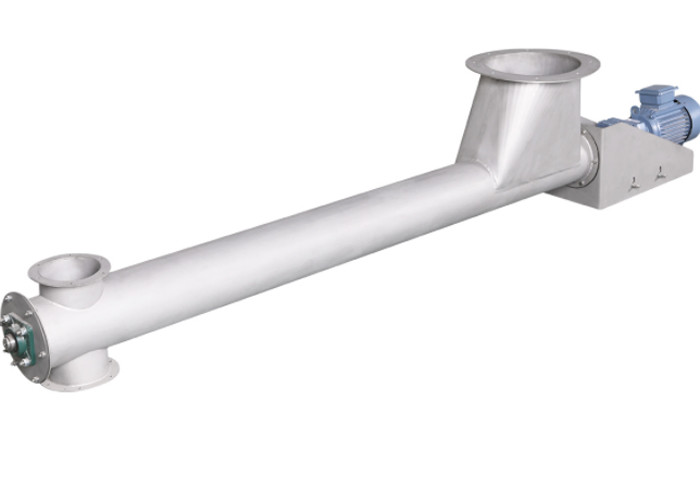

2. 配分されたねじコンベヤー | 11. 濃厚剤 | 20. 縫う袋 |
3. Pikcingベルト機械 | 12. 遠心分離機 | 21. LCDの電子スケール |
4. 非アイロンをかける分離器 | 13. ねじコンベヤー | 22. 鎖の火格子の石炭燃焼熱い送風ストーブ |

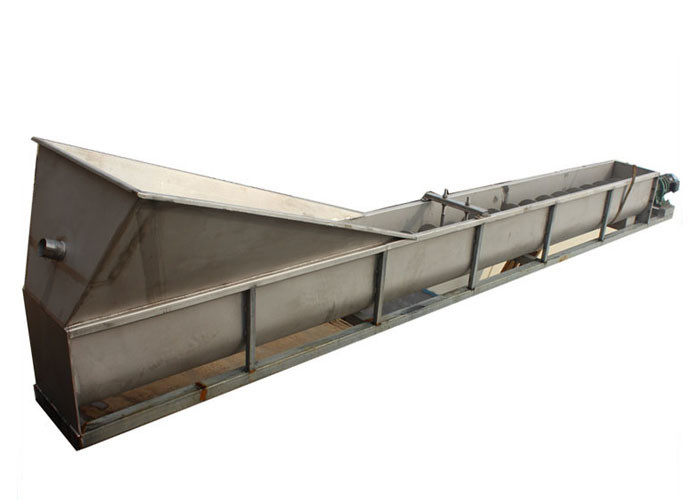

5. ねじ洗濯機 | 14. ヨウ素加算機 | 23. スラグ排出機械 |
6. ロールcrsher | 15. 流動性にされる振動-ベッドのドライヤー | 24. 石炭コンベヤ |
7. 動揺の塩のwahser | 16. サイクロンの塵抽出器 | 25. 電気制御のキャビネット |
8. スラリー ポンプ | 17. スプレー洗濯機 | 26. パッキング機械 |
9. 動揺タンク | 18. バケツ エレベーター | 等. |
塩の精錬のプロセス
(a)未加工塩の添加物及びコーティングの(d)遠心分離機にかける(e)乾燥の(f)サイジング及び調節(G)のパッキングの(h)塩水の供給の(b)塩の洗浄及び製粉の(c)投薬はリサイクルする
A)未加工塩は家畜飼育場からの未加工塩のホッパーに与えられるか、またはダンプから直接荷を下した。このホッパーの下で送り装置の整理がある。この送り装置はコンベヤーに材料に与える。このコンベヤーに供給および排出ポイントで磁気分離器が釘、基本および他の磁気残骸のような鉄の部分を取除くある。コンベヤーはぬれた製造所の送り込みホッパーに未加工塩を排出する。
B)ぬれた製造所の格子はまたプロダクトのサイズを制御するために未加工塩の水晶で現在の粒状の不純物でわなに掛けられる溶ける取除き。望ましい結果を達成するためにこのプロセスで未加工塩は塩水と製粉される。ぬれた製造所からの塩のスラリーは次スラリー タンクに重力によって落ちる。第一次浄化を遂行するためにスラリー タンクでより多くの塩水は加えられる。スラリー タンクの流出は解決の池に運ばれる。塩のスラリーは主要な浄化のための洗浄タンクにポンプでくまれる。洗浄タンクからの流出の塩水は浄化のためのクラリファイヤーにそれをシステムに再びリサイクルするために運ばれ。
C)洗浄タンクからの塩のスラリーはスラリーが遠心分離機のために調節される濃厚剤にポンプでくまれる。また塩のスラリーの私達の二次浄化、また厚化を運ぶ二重目的タンクとしてこれ。このスラリーは遠心分離機にそれから与えられる。遠心分離機からの塩のケーキはスクリュー給炭機によってとられ、母アルコール飲料は次スラリー タンクに排出される、
D)スクリュー給炭機に排出される塩のケーキはヨウ素および他の付加的な反固まる代理店と流動床のドライヤーに運ばれる前に投薬される。
E)流動床のドライヤーは塩のケーキを乾燥するための国際的に受け入れられた選択である。それは暖房のための2つのセクションを含むiIntegratedシステムおよびそれに続きプロダクトを冷却する。熱気は塩のベッドにファンの助けによって最終製品の必須の乾燥を達成するために吹く。周囲の空気は嚢で冷却セクションに熱いの冷却するために詰まるかもしれ、密封した吹く。ドライヤーの出口からの塩は大きさで分類し、調節のためのバケツ エレベーターを通して運ばれる。

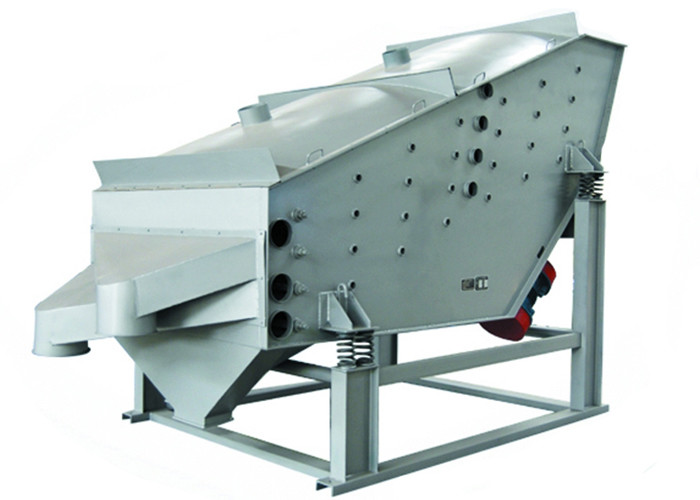

F)バケツ エレベーターからの乾燥した塩はジャイロコンパス スクリーンに与えられる。スクリーンから特大研ぎ直すことのための乾燥した製造所(ピン製造所)に送られる。大きさで分類されたプロダクトはそれを要求されるかもしれない構成および流れるように動くようにかiImpartingする調節のための混合機に特性与えられる。乾燥した製造所からの出力はスクリーンに最終製品と特大の混合を避けるために送られる。
G)混合機からの最終製品はサイロで貯えられる。これらのサイロは生産を詰めるために最終製品を詰めるようにパッキング機械に1つのKg与える。50のKgに。同様にバルク パッキングは要求されるかもしれない。
H)クラリファイヤーから流出させるゆとりの塩水は塩水タンクに持って行かれる。クラリファイヤーで解決する沈積物は排出されたiInto解決タンクである。塩水タンクからの塩水は塩水ヘッダーにポンプでくまれる。この塩水ヘッダーはさまざまなタンクに前もって決定された率で塩水を配る。解決の池からの雨水の塩水はプロセスに再び移動ポンプによって回復され、ポンプでくまれる。池の底で解決する沈積物は塩鍋か他のどの公認の場所に捨てられ、気分にさせられる。

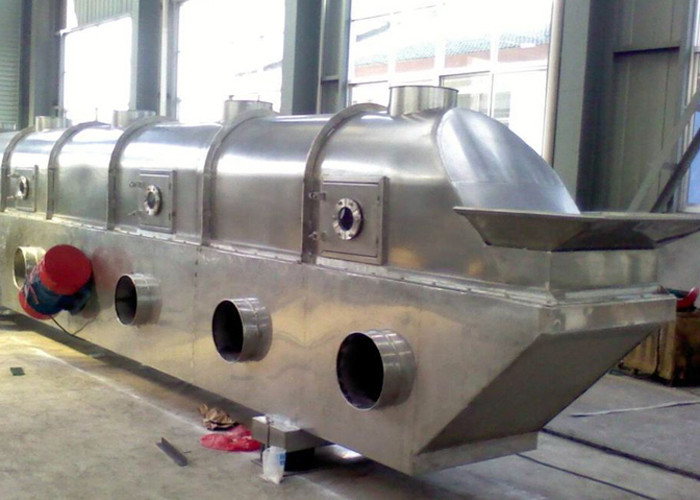

流動性にされる主要な装置振動-ベッドのドライヤーの特徴
流動性にされるHPシリーズ振動-ベッドのドライヤーは振動モーターによって引き起こされる振動力によって運転される。先に跳躍の力の行為の下のある特定の方向の材料は、同時にベッドのタイプ布のユニフォーム材料、熱気と接触する物質的な粒子の流動性にされた状態の熱気を、厳しい暑さ十分に巻き、理想的な効果を達成するために物質移動プロセス、高い熱効率、否定的な圧力の状態のキャビティは左舷レイアウトから吸出し送風機から、湿った空気、乾燥した材料排出されている、排出されている。この機械は乾燥し、冷却し、そして湿らせることの操作のような粉状および粒状材料の塩企業で広く利用されている。
流動性にされる振動-ベッドのより乾燥した指定
モデル | 流動性にされる-ベッド区域 (mの× m) | 水蒸発(kg/h)の参照 | 評価される力 (kw) |
HP - 3 × 4.5 | 0.3の× 4.5 | 40 - 70 | 1.5 × 2 |
HP - 4 × 4.5 | 0.4の× 4.5 | 65 - 100 | 2.2 × 2 |
HP - 6 × 4.5 | 0.6の× 4.5 | 80 - 130 | 2.2 × 2 |
HP - 6 × 6.0 | 0.6の× 6.0 | 120 - 180 | 3.0 × 2 |
HP - 6 × 7.5 | 0.6の× 7.5 | 150 - 220 | 3.7 × 2 |
HP - 9 × 6.0 | 0.9の× 6.0 | 160 - 280 | 3.7 × 2 |
HP - 9 × 7.5 | 0.9の× 7.5 | 180 - 300 | 3.7 × 2 |
HP - 12 × 7.5 | 1.2 × 7.5 | 300 - 400 | 5.5 × 2 |
HP - 15 × 7.5 | 1.5 × 7.5 | 350 - 580 | 7.5 × 2 |
